CAD机械版明细表过长时换行的方法

国产CAD教程 2026-07-17 14:06:06 6

CAD机械版明细表过长时换行的方法

在生成明细表时，如果表格条数超过了图幅的高度限制，需要将多余的条目转至另一列继续排列。这种分列操作在软件中通过生成明细表时的行数参数来控制，无需手动剪切粘贴。执行生成明细表命令后，根据命令行的提示输入每列想要容纳的行数，软件就会自动按该数量生成当前列，剩余的条目会继续提示生成下一列。下面说明具体的执行流程。

问题描述：

明细表过长的情况下，如何操作让明细表换行？CAD机械版明细表过长时换行的方法

步骤指引：

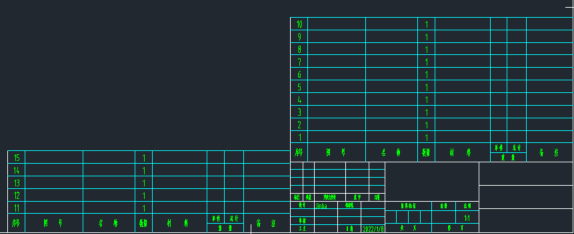

点击菜单【机械-序号/明细表-生成明细表】（【MX】快捷键），注意命令栏提示，输入需要的明细表行数，即可生成设置行数的明细表，继续根据提示生成剩下的明细表即可。CAD机械版明细表过长时换行的方法

按照提示完成所有列的生成后，明细表即实现分列排布。该方法适用于标准图幅下的明细表换行需求，操作过程直观且可控。
