CAD机械版孔特征图表表头方向从下至上改为从上至下的设置
CAD机械版孔特征图表表头方向从下至上改为从上至下的设置
孔表功能生成的表格默认采用从下向上的填充方向，即表头位于表格底部。对于习惯表头在顶部的企业标准或出图规范而言，每次生成后都需要手动调整，效率较低。实际上，软件在样式配置中提供了表头位置的选项，通过修改孔表的数据装载方式，可以将表格方向切换为从上向下排列。该设置修改一次即可保持，后续生成的孔表均按新方向输出。下面是具体的修改步骤。
问题描述：
孔特征图表默认为从下向上，如何改成从上向下的样式？
步骤指引：
1. 点击菜单【机械-系统维护工具-样式配置】（【ZWMSTYLEMANAGER】命令），打开配置对话框；

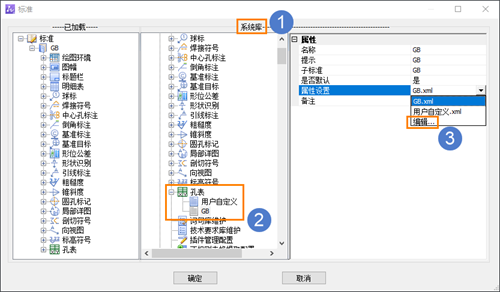

2. 在【系统库】中，选择当前使用的【孔表】，在【属性设置】中，点击【编辑】；

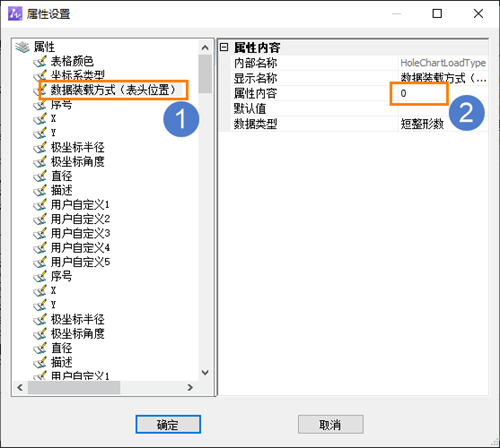

3. 在【数据装载方式（表头位置）】字段，将【属性内容】的值更改为【0】；

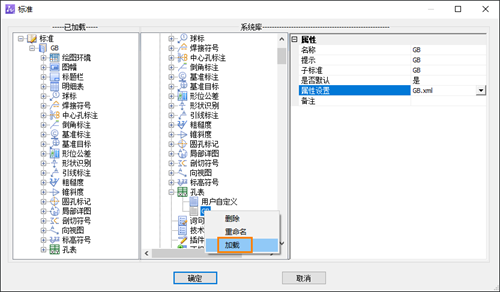

4. 在【孔表】右键，点击【加载】，然后点击【确定】完成设置。

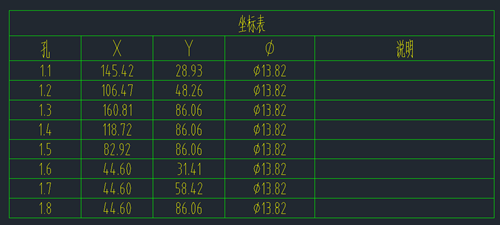

完成加载后，表头即固定于表格顶部。该操作只调整表头位置，不影响孔表中数据的准确性和完整性，可放心修改。
