CAD机械图纸内部数据异常导致报错“AddstdToDict failed！”的修复指南
打开某些图纸时，左下角可能会出现“AddstdToDict failed！”的提示，同时命令行不断滚动“ARX Error：eLockViolation”。虽然图纸仍能打开，但在编辑标题栏、序号或明细表时，软件容易卡顿甚至崩溃。这类问题通常源于图幅或明细表内部数据出现紊乱。下面介绍一种通过重新生成图幅来修复数据的方法。
问题描述：

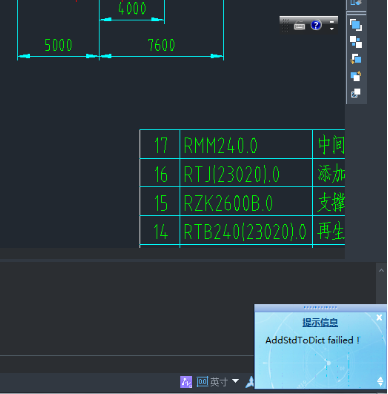

CAD机械版，打开某些有问题的图纸，左下角会弹窗提示“AddstdToDict failied！”，同时，在命令行里面，会一直滚动提示“ARX Error：eLockViolation”。
出现这种情况，一般是图幅/标题栏/明细表的内部数据紊乱造成的，并且，在编辑图纸标题栏/序号/明细表过程中，很容易造成软件死机或崩溃。
该怎么解决呢？
步骤指引：
尝试重新生成一下图幅，更新图幅内部的数据来解决，具体操作如下
1. 点击菜单【机械-图纸-图幅设置】（【TF】快捷键），打开图幅设置对话框；
2. 直接点击【确定】按钮，再连续按两次【空格】键，完成图幅数据更新。
3. 双击明细表或序号进入编辑，是否还会提示“AddstdToDict failied！”，如不提示，则图幅数据已修复。
完成图幅重新生成后，底层数据会得到刷新，通常可消除报错提示和命令行滚动信息，编辑标题栏及明细表时也不再卡顿。如果问题仍存在，可能是图纸文件受损较深，建议将内容移植到新模板中再试。若有其他疑问，欢迎在评论区留言，我们会及时为您解答。祝您使用顺利！
