CAD机械版标题栏中如何实现字段内容的自动组合？

在CAD机械版中定制标题栏时，我们有时会遇到这样的需求：希望将两个不同字段的内容自动合并，形成一个新的字段显示。例如，将“图样名称”和“版本号”合并为一个完整的图号字段，或者将“材料”和“规格”拼接在一起作为材料描述。如果每次都需要手动输入合并后的内容，不仅效率低下，还容易出错。其实，软件在自定义标题栏时提供了“公式”功能，通过简单的字符串拼接函数即可实现字段的自动合并。具体怎么操作呢？让我们一起来看看吧！

问题描述：

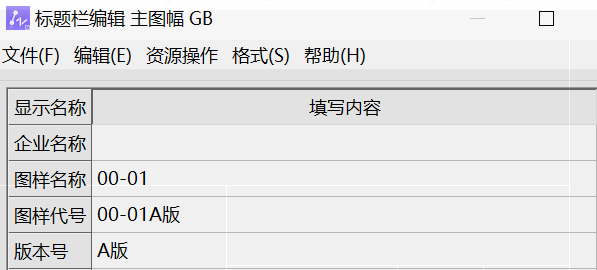

如下图，如何实现标题栏中的两个字段拼接在一起，形成一个新的字段填入？

步骤指引：

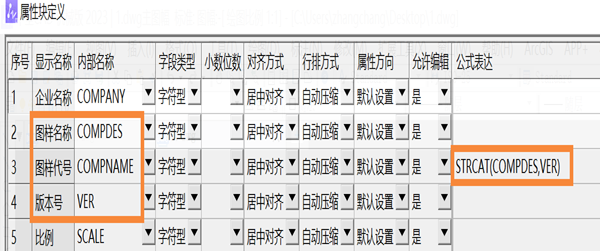

在自定义标题栏时，在【公式】一栏输入函数来实现。

函数“STRCAT(B,C)”，上图案例中，可以写为“STRCAT(COMPDES,VER)”。

通过STRCAT函数，你可以将任意两个（或多个）字段的内容自动拼接成一个新的字段，省去手动输入的麻烦。如果需要添加分隔符（如斜杠、短横线或空格），可以在函数中增加字符串参数，例如写成STRCAT(COMPDES,"-",VER)。需要注意的是，函数中的字段名称必须使用对应的内部名称（内码），如果对字段内码不确定，可以在样式配置的属性列表中查看。完成设置后记得保存并重新加载标题栏配置，修改才会生效。希望这个技巧能帮助你更高效地定制标题栏。如果你在操作中遇到其他问题，欢迎在评论区留言交流！
