CAD机械版如何兼容不同CAD软件图纸并编辑标题栏？

在日常设计工作中，我们经常会收到来自不同CAD软件绘制的图纸。当你使用CAD机械版打开这些第三方软件绘制的图纸时，有时会发现标题栏、明细表、图框等机械对象无法正常编辑——双击标题栏没有任何反应，或者弹出的编辑框中内容为空。这通常不是因为图纸损坏，而是因为软件出于兼容性考虑，默认没有开启对外来图纸机械对象的自动转换功能。其实，CAD机械版内置了针对多种第三方CAD图纸格式的转换支持，只需在样式配置中修改一个设置项，就能让这些图纸的标题栏、明细表变得可编辑。具体怎么操作呢？让我们一起来看看吧！

问题描述：

CAD机械版打开其它CAD绘制的图纸，无法编辑标题栏、明细表、图框等信息，可以怎样处理？

步骤指引：

CAD机械版自动兼容其它CAD图纸标题栏、明细表、图框等信息，需要把设置转换器，方法如下：

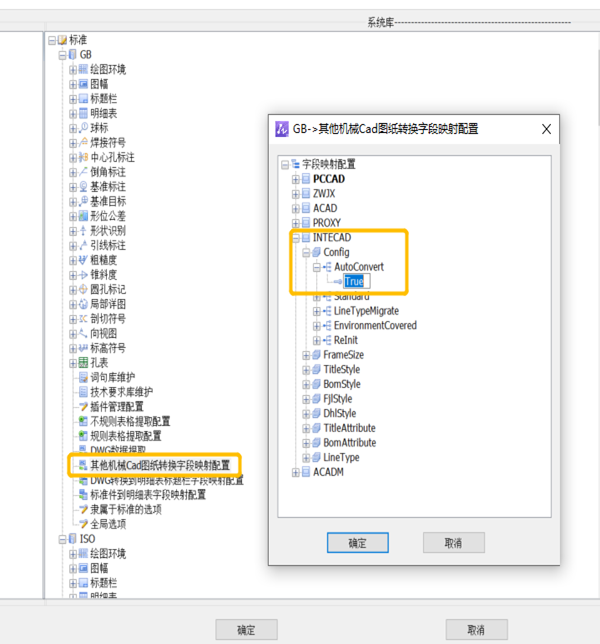

1. 点击菜单【机械-系统维护工具-样式配置】（【ZWMSTYLEMANAGER】命令），打开配置对话框；

2. 在【系统库】中，选择当前使用的标准，【其它机械Cad图纸转换字段映射配置】；

3. 依次点击【INTECAD-Config-AutoConvert】，右健点击，选择【编辑】选项，把【False】改成【True】即可。

完成以上设置后，重新打开第三方CAD图纸，你会发现标题栏、明细表、图框等信息已经可以被正常识别和编辑了。如果你在操作过程中遇到其他问题，欢迎在评论区留言交流！
