CAD机械版为什么导入EXCEL到明细表显示部分内容为空
同样的Excel文件，导入CAD机械版后，件号、名称正常显示，图号和材质却凭空消失，这种“部分正确、部分空白”的现象极具迷惑性。有人会反复调整数据格式，有人会怀疑文件编码有问题，但真正的原因往往更直接：导入的表格与图幅中的明细表结构不一致。系统只认自己预设的列名，多一个空格、少一个同义词，都会导致整列数据被忽略。与其靠试错浪费半小时，不如一次性摸清规则。接下来让我们一起看看吧！
问题描述：
在CAD机械版编辑明细表时，通过EXCEL导入明细表数据，为什么部分正确，部分为空？
原因分析：
导入的Excel表与图幅中的明细表格式不一致时，会出现导入为明细表为空或缺少行数。

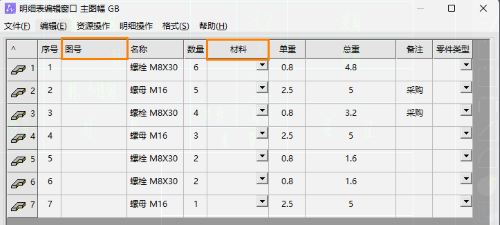

上图表格中的“件号”与“图号”、“材质”与“材料”不一致，就会出现明细表导入存在问题的情况。
解决方案：
·方法一：

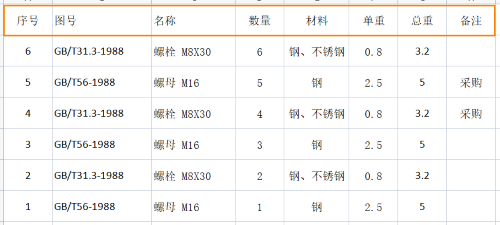

将导入EXCEL明细表表头以及明细列数与CAD图幅中明细表一一对应，导入即可，例如下图：
·方法二：

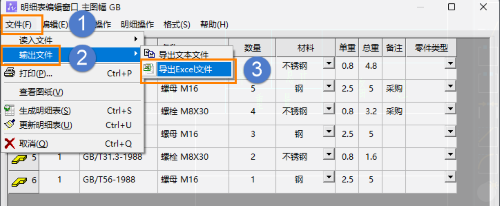

进入明细表编辑界面，点击菜单【文件-输出文件-导出Excel文件】，将明细表导出；
将导出后的明细表作为模板，在其中填入内容后保存；
在明细表编辑界面点击菜单【文件-读入文件-读入Excel文件】，选择保存的明细表即可。
