CAD图纸中文字显示为方框怎么办
在 CAD 绘图和查看过程中，无论是尺寸标注、技术说明还是注释内容，都需要清晰可读。但有时打开图纸后，原本应该显示文字的地方全变成了一个个方框，关键信息完全无法识别，既影响对图纸的理解，也让后续的编辑、打印工作难以推进？接下来，就让我们一起探究文字显示为方框的原因及解决办法。
问题描述：

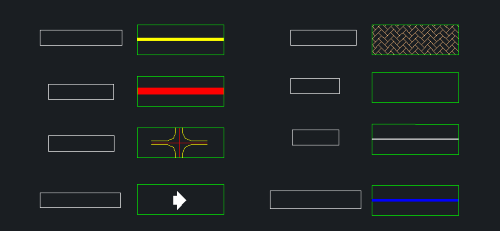

文本被方框替代，不显示字符
原因分析：

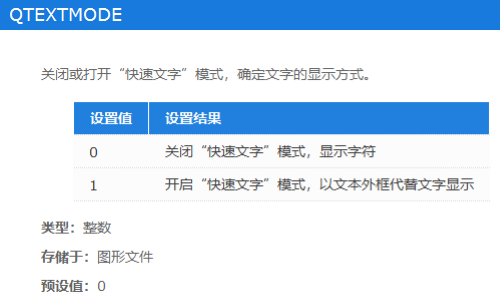

【QTEXTMODE】系统变量控制文字的显示方式，值为“1”时，文字显示为方框。
解决方案：

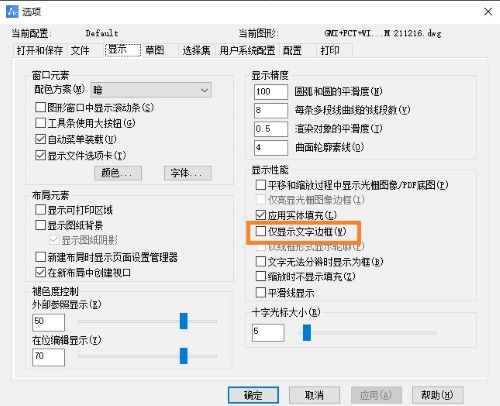

1.输入命令【options】，回车，进入【选项】对话框；
2.在【选项】对话框的【显示】页面中，【显示性能】里，将【仅显示文字边框】的勾去掉；
3.点击【确定】按钮，退出【选项】对话框；
4.在命令行输入【REGEN】命令，重生成后，即可看见文字。
以上就是本文的全部内容，希望对大家有所帮助，有任何疑问欢迎在评论区留言。
