三维建模软件在ECAD中如何对电路板设置区域切口
三维建模软件在ECAD中如何对电路板设置区域切口
在电路板结构设计中，经常需要在PCB板上开设槽口或凹槽，用于固定元器件、安装连接器或留出避位空间。如果通过拉伸切割手动完成，需要多次切换命令和草图，操作相对繁琐。软件提供的区域切口功能可以直接在平板表面绘制轮廓并生成槽口，通过调整结束点参数，还可以在不开透的情况下生成指定深度的凹槽。下面说明具体的操作步骤。
问题描述：
在ECAD电路板行业，需要对PCB板设置槽口或凹槽，用于放置元器件。
步骤指引：

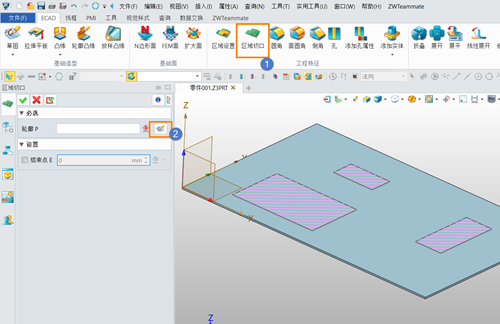

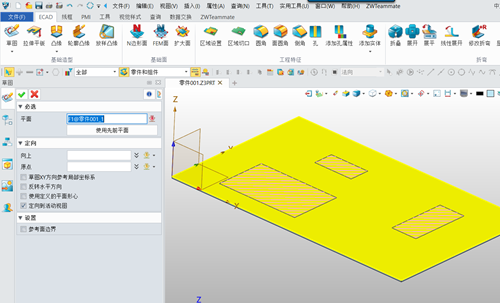

1、选择【区域切口】，【轮廓】选择进入草图绘制，选平板表面。

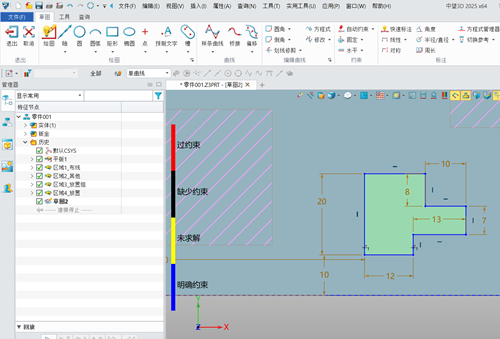

2、绘制好区域轮廓草图，退出草图。

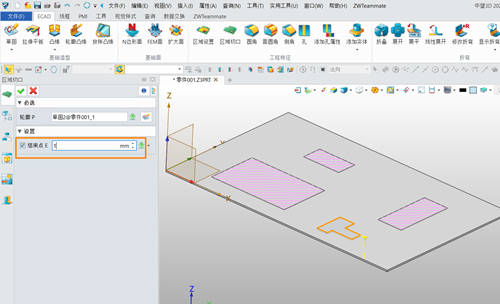

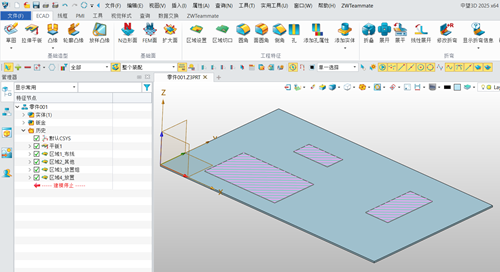

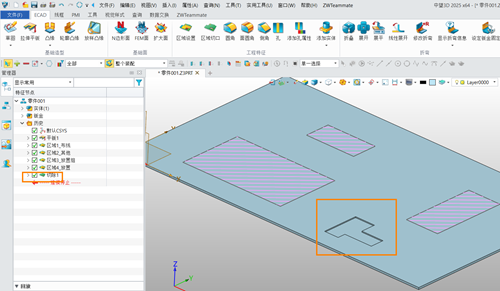

3、直接确认会得到槽口区域，若设置【结束点】可以得到凹槽区域（数值比板厚小即可）。
直接确认可生成贯穿的槽口，调整结束点深度可得到盲槽，两种方式均可用于元器件避位，根据实际安装需求选择即可。
