三维建模软件中绘制一定距离平行管路的方法
三维建模软件中绘制一定距离平行管路的方法
在布置多排管路时，平行管路之间的间距需要准确控制，以保证安装空间和后续维护通道的合理预留。如果使用常规绘图方式，需要先画辅助线再偏移，效率较低。平行管路命令集成了距离控制功能，用户可以在绘制过程中通过拖拽手柄或输入数值来即时设定间距，一步完成布管。下面说明具体的操作方式。
问题描述：
绘制平行管路时需要设置平行的距离，那么如何设置呢？
步骤指引：

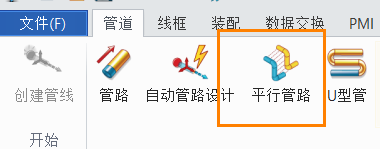

1. 点击【平行管路】命令，然后参照后续步骤的几种方法设置距离；

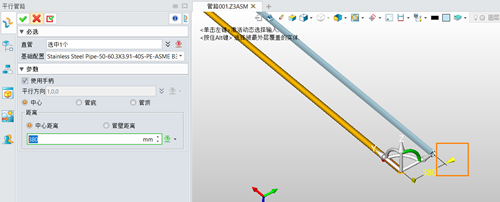

2. 方法一：鼠标【左键】按住绘图区域的【圆柱体】进行动态调整至合适的位置。

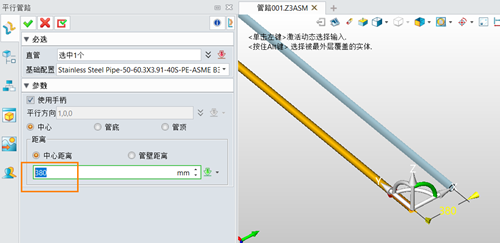

3. 方法二：也可以直接在【平行管路】对话框中输入期望的数值。
拖拽调整直观快捷，数值输入精确可控，两种方法结合使用可以兼顾布管效率和定位精度，方便完成平行管路的快速布置。
