3D建模软件装配镜像命令中怎样生成独立于源文件的镜像组件？

在三维装配设计中，镜像命令是快速生成对称组件的常用工具。默认情况下，镜像得到的组件会与源文件保持关联，当源文件发生变更时，镜像文件也会同步更新。但在某些设计场景中，我们需要得到一个完全独立于源文件的镜像副本，以便单独对其进行修改而不影响原始组件。针对这一需求，装配镜像功能提供了相应的设置选项，允许用户在创建镜像时指定新建独立文件并解除镜像关系。下面介绍具体的操作步骤。

问题描述：

在设计中我们经常会用到镜像命令来快速创建模型，那么如何创建与源造型无关联的镜像文件呢？

步骤指引：

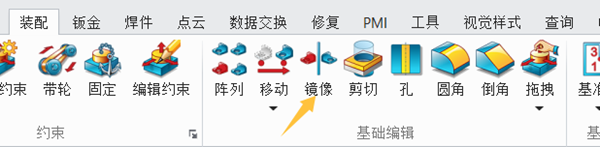

1. 在装配页面找到装配镜像命令。

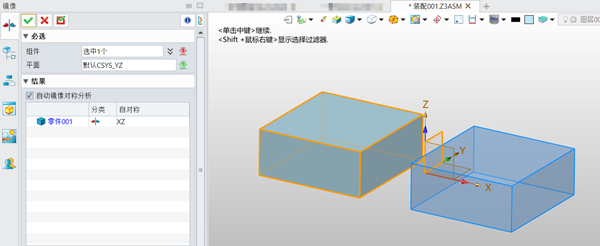

2. 在打开的镜像对话框中选择需要镜像的源文件以及镜像平面。

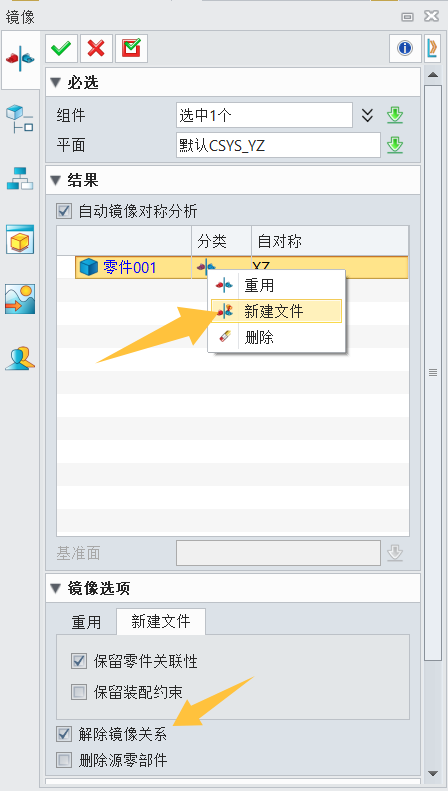

3. 在【分类】列鼠标右键单击，选择【新建文件】，同时勾选下方的【解除镜像关系】。

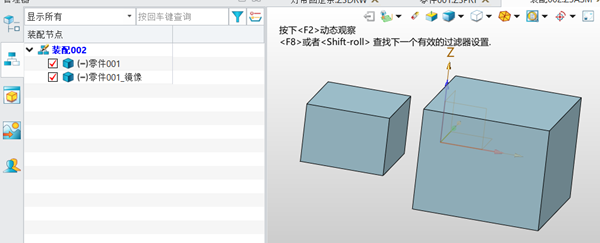

4. 点击绿色对勾即可得到与源文件无关联的镜像文件。

通过以上操作，您即可生成一个与源造型无关联的独立镜像文件。此后，对该镜像文件的任何修改都不会反馈到源组件，反之亦然，两者各自独立保存和更新。这一功能在需要对称设计但两侧结构存在差异化调整的场景中尤为实用。如果您在操作中仍有疑问，欢迎在评论区留言，我们会及时为您解答。祝您设计顺利！
