如何快速判断三维CAD中曲面的连续性是G0、G1、G2还是G3？

在三维建模中，曲面的连续性等级（G0、G1、G2、G3）直接决定了曲面之间的衔接质量。无论是汽车A面设计、消费电子产品外观，还是模具分型面构建，连续性都是衡量曲面光顺性的核心指标。G0表示位置连续（无缝对接），G1表示相切连续（平滑过渡），G2表示曲率连续（光线反射自然），G3表示流连续（曲率变化率连续）。当曲面建模完成后，我们如何快速、准确地知道相邻曲面之间达到了哪一种连续性等级呢？如果仅凭肉眼观察，往往难以分辨G2与G3的细微差异。其实，三维设计软件提供了一个非常直观的“曲面连续性”查询功能，可以让你一键获取所选曲面之间的连续性信息。下面我们来看具体操作步骤，让你轻松掌握曲面质量评估的方法。让我们一起来看看吧！

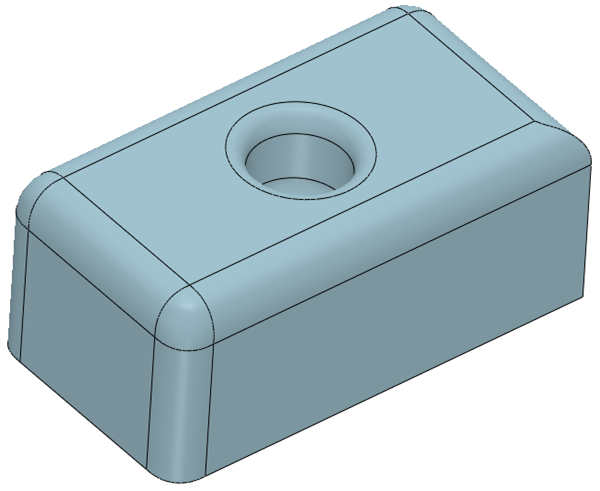

问题描述：

在曲面建模后，如何查询绘制的曲面的连续性是G0/G1/G2/G3连续呢？

步骤指引：

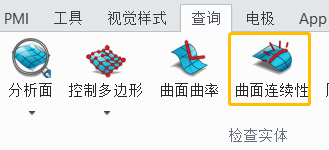

1. 依次点击【查询】——【曲面连续性】

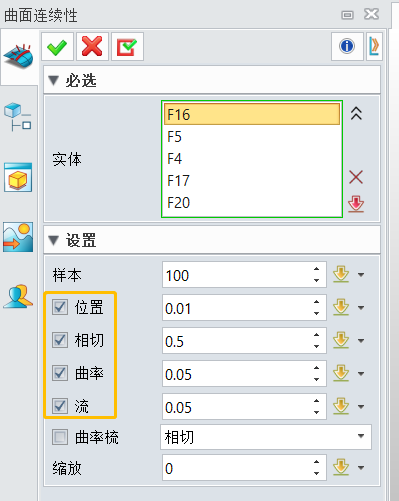

2. 在弹出的【曲面连续性】窗口中，可以勾选【位置】、【相切】、【曲率】、【流】

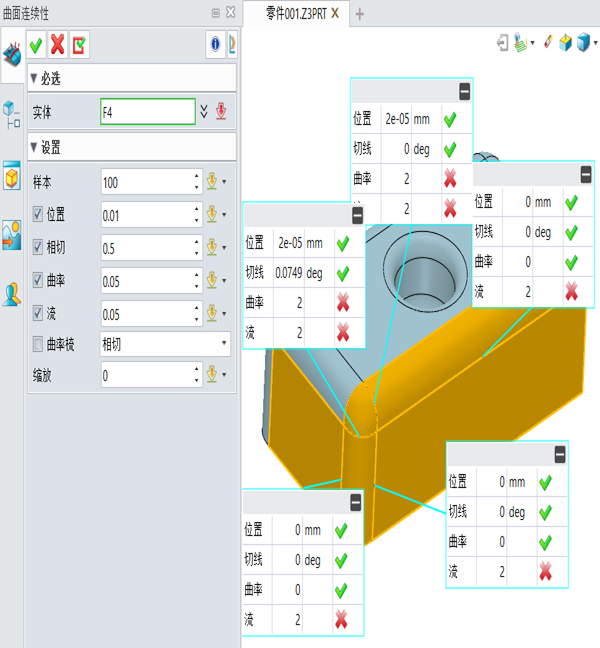

3. 选取需要查询连续性的面，随后显示选取的曲面的连续性信息

通过“曲面连续性”命令，你可以在建模过程中随时对曲面质量进行量化检测。勾选对应的连续性类型后，软件会在模型上以彩色云图或梳状图的形式直观地标示出曲面的连续性状态，帮助你有针对性地进行曲面优化调整。需要注意的是，连续性分析的结果与建模精度和曲面阶次有关，如果发现连续性等级低于预期，可以通过调整控制点、增加曲面阶次或重新构建曲面等方法来提升连续性等级。这一功能在需要高质量曲面的设计中尤为重要，建议在曲面建模完成后和出图前分别进行一次连续性检查，确保曲面质量符合设计要求。如果你在操作过程中遇到其他问题，欢迎在评论区留言交流！

说明：

【位置】表示G0连续性

【切线】表示G1连续性

【曲率】表示G2连续性

【流】表示G3连续性
