三维CAD中剖面视图角度不正，怎么让模型自动对齐到剖面？

在三维建模软件中，为了观察模型的内部复杂结构，我们常常会创建非正交的倾斜剖面（如沿某个角度剖切）。剖切完成后，我们往往需要“正视”于这个剖切面，以便清楚地观察剖面上的轮廓或进行后续的草图绘制、尺寸标注。可是，由于剖面是倾斜的，软件自带的“自动对齐”功能可能无法直接将该倾斜面作为参考面，导致我们很难将视角摆正。有没有什么简单的方法，可以让我们在创建倾斜剖面的同时，也得到一个能够直接用于对齐的基准面呢？答案是肯定的。只需在创建剖切时多做一步，就能轻松实现。下面我们来详细介绍操作步骤。让我们一起来看看吧！

问题描述：

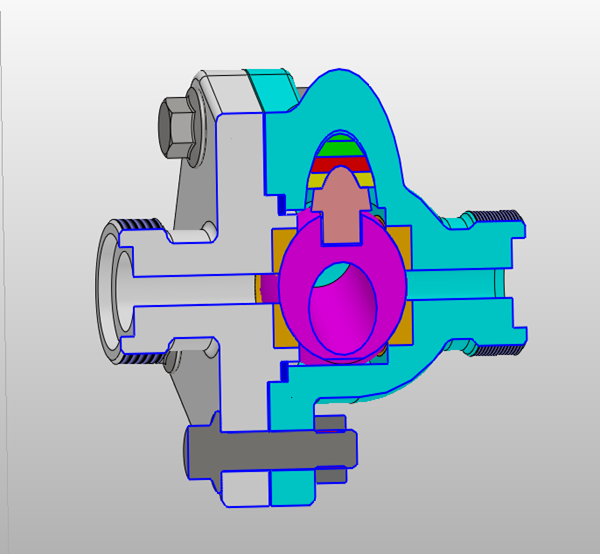

在创建剖视图后，当剖面视图中的剖面是倾斜的，也就无法应用“自动对齐”命令，那么我们要怎么实现正视于剖面呢

步骤指引：

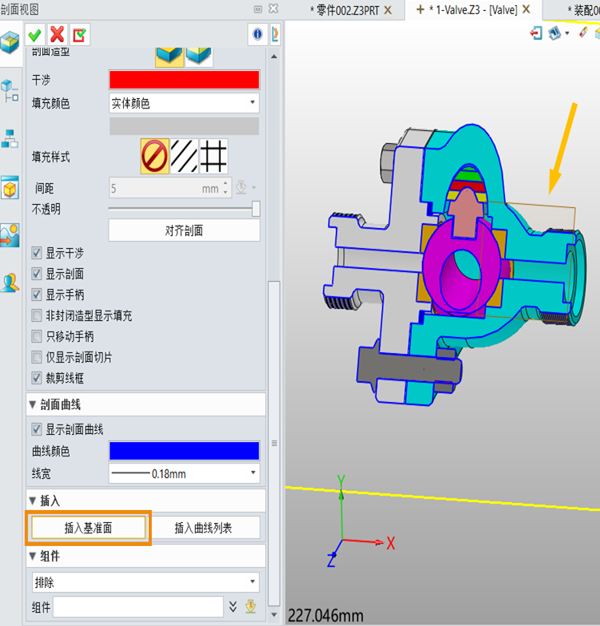

1. 在创建剖视图的时候，点击【插入基准面】按钮，在完成剖视图创建的同时就会自动创建一个基准面

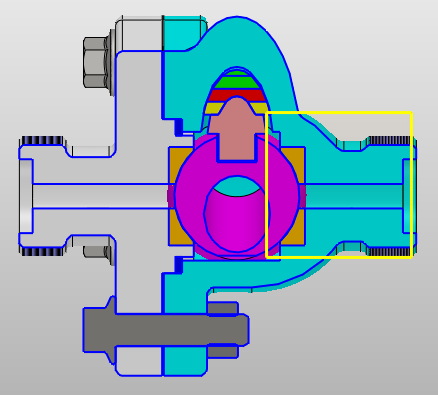

2. 选中基准面后就可以应用【自动对齐】命令实现正视于剖面视图了

通过以上两个步骤，你就能在任何倾斜剖切的情况下，快速获得一个垂直于剖切面的基准面，再利用“自动对齐”或“正视于”命令，将视图摆正。需要注意的是，生成的基准面会随剖面一同更新，因此即便后续调整剖切位置，基准面也会自动跟随，非常方便。如果忘记在创建时勾选“插入基准面”，也可以手动通过“偏移平面”或“通过三点”等方式，根据剖切线的方向自行补建一个基准面，同样能达到正视效果。希望这个小技巧能帮你在三维建模中更得心应手地处理各种倾斜剖面的观察问题。如果你还有其它关于视图操作的问题，欢迎在评论区留言交流！
