中望CAD虽多数情况下被用于平面绘图，但软件具有三维坐标系统，包含了基本的三维建模功能。由于建模比较自由，且尺寸精准，标注方便，同时还可对模型设置材质并渲染出图，中望CAD在五金、现代板式家具等设计中能够帮助工程师快速高效建立三维模型，满足设计需求。

图1 平面图形的Z轴信息

熟悉CAD设计的用户都知道，所有的二维图形是包含有三维信息的。从中望CAD的特性栏中可以看出，图形在Z轴的坐标都为“0”。如图1所示，用户可通过对Z轴特性的值进行编辑，从而得到三维图形。相对于平面图，三维模型更能直观地表现出物体的实际形状。

中望CAD的三维建模功能使用便捷。首先在一个平面上绘制出三维模型的平面轮廓部分，然后对这个轮廓进行拉伸，即给平面图一个厚度的参数，二维平面就变成三维立体了。如果是比较复杂的三维模型，用户则可以通过多次轮廓的拉伸，生成多个实体，然后对这些实体进行合并、剪切、或交集的操作，达到最终的效果。

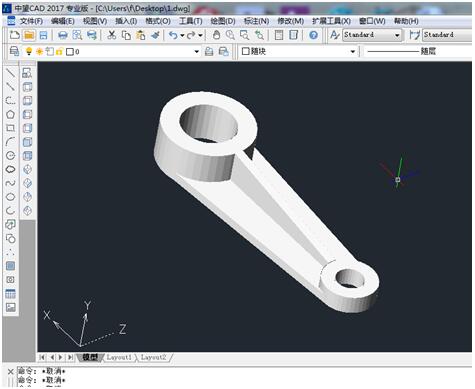

图2 中望CAD的三维建模展示

值得一提的是，用户在使用中望CAD创建二维图形过程中常用到的的命令，如点、直线等，倒角、圆角、复制、移动、删除、分解等修改命令，都可以直接应用到三维绘图中。而捕捉对象、对象追踪等辅助绘图功能也是通用的。熟悉二维设计绘图的用户，在了解中望CAD的三维坐标系和三维视图工具后，能够快速掌握并绘制出符合要求的三维模型。

图3 中望CAD渲染功能

需要说明的是，由于二维图形只是单个平面的信息，三视图则是三个独立的平面信息，两者无法关联起来。就目前CAD软件的智能化水平来看，还实现不了将二维图形直接转换为三维实体。不过，中望CAD等一些技术较为先进的CAD软件，已经具备了三维建模功能，支持用户通过简单的手工操作，拉伸平面图来完成三维实体的创建，满足用户的设计绘图需求。

除了基础的三维建模功能之外，最新版本的中望CAD2017还提供有渲染功能，方便用户为三维模型设置材质，并添加环境灯光，输出效果图片，更好地展示设计成果。我们将在下一篇文章《中望CAD2017渲染功能：提升工程图及效果图出图质量》中详细介绍该项功能，欢迎关注。
