用户评测:中望CAD智能打印与拓展工具让工作更简单
返回我在公司从事室内设计深化工作,属于建筑行业的延伸,平时最主要的工作平台就是CAD软件,用于绘制内装平面、立面、节点等。为适应公司发展的节奏和实际设计绘图需求,比较注重CAD平台软件的基础功能、性价比、以及服务支持。
前段时间,中望CAD推出了2017版本。作为老用户,我第一时间参与了中望软件组织的测试活动,亲身体验这个版本在性能和功能方面的现实表现。结合平时主要的工作内容及特点,我重点测试了中望CAD 2017“智能打印”和“扩展工具”两大功能。经过模拟实际工作环境下使用这两个功能,我认为2017版本的实用性更强,能够帮助提高工作效率。
一、智能打印
CAD软件发展到今天,平台软件的功能已经相当完善,可是打印依然还处于“原始”手动阶段。在建筑行业,工程图纸往往动辄上千张,设计师完成这些图纸的绘制已经很不容易了,可在出图阶段还得耗费大量的时间和精力,除非额外学习复杂的批量打印和图纸集等工具,或者付费购买批量打印工具。

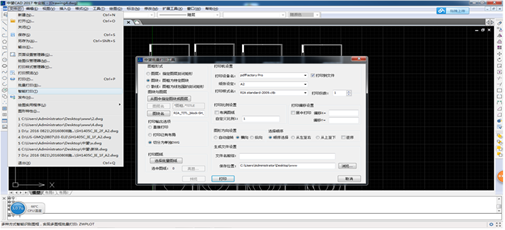

中望CAD 2017在处理解决这一问题上给了我很大的惊喜,新增了“智能打印”功能,其采用时下流行的指定图层封闭矩形(图层)、图框为特定块(图块)、图框为线包围的封闭矩形(散线)三种智能打印方式,不管是在模型空间布局的、图纸空间多图幅布局的、单个图纸空间单图幅布局的,都能解决,结束了人工打印枯燥的机械性重复工作。
另一方面,中望CAD还附送了多一个非常实用的功能,可将单个图幅的图纸存成一个个的文件,与打印出的PDF一一对应。这对于对存档有较高要求的设计院 而言是个超实用的工具,可以避免单个文件损坏影响大批图纸的“事故”的发生。
二、扩展工具
•直线总长、面积总合
扩展工具是评价中望CAD不得不提的一个功能,非常强大。其中“直线总长”、“面积总合”是我们室内设计经常会使用到的工具。内装工程预算虽然只是算出报价,但过程是却一点也不简单。首先,绘图人员需要将室内墙、顶、地图纸拆分成各种图层、颜色的线段和面积,然后再一个一个的拾取线段,统计长度、面积。如果项目大一些,各种形状的墙体达到成千上万个,统计、计算是个庞大的工作,往往统计工作的草稿就有厚厚一摞。
而使用中望CAD 2017的“直线总长”、“面积总合”命令,我们需要做的仅仅是在所有新建墙体的中心描出线段,再将不同类型的墙体(如新建玻璃隔断墙、新建砖墙、新建石膏板隔断墙)用不同的图层和颜色加以区分即可,接下来就是简单的一个“直线总长”命令,瞬间就算出隔墙的总长,再乘以高度,即可得到新建隔墙的精确面积。工作效率得到明显提高。
•图块扩展功能与Z轴归零
一个内装图纸文件中往往有几百个带文字的图块,如果因打印的图幅有更改,则必须修改字体的大小。以往我们不得不逐个进入块内,逐个更改文字的尺寸 、颜色、高度 ,操作起来十分繁琐。应用中望CAD的图块扩展命令,可以批量的更改图块的线宽、文字高度、颜色、图层,非常便捷高效。

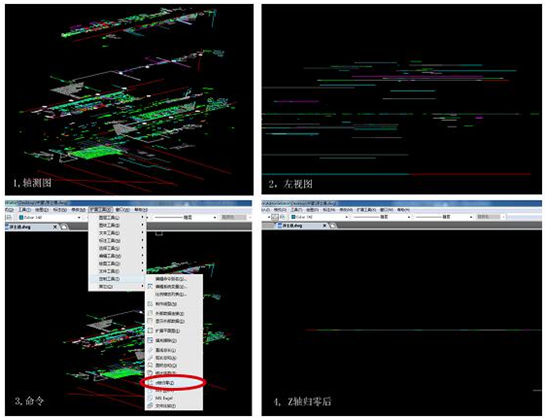

还有一点,工程图纸通常是由很多设计师及团队共同协作完成,不同的专业不同的分工,可能会造成本该零高度的平面图纸存在空间高差。一旦建筑平面图 有高差,会对装饰、机电、暖通等图纸造成很大的困扰。以往解决这种空间高差颇为复杂,还得将所有块打散,对图纸的精度也可能会造成一定的影响,如果参照底图出此问题则损失更大。如下图是一个餐厅的内装图纸,本该平面的图纸在三维关系上很乱(见图1、图2)。使用中望CAD 2017的Z轴归零功能(见图3),只需两个步骤就可以解决:先选择命令,然后在模型空间选择所有线,瞬间即可完成归零。要注意的是,进行此命令前确保单个图块内部无线高差。
小结:根据个人多年使用的情况,个人认为中望CAD的优点不仅是超高的性价比,在功能方面也毫不逊色于国外软件,同时中望公司积极响应客户的需求,不断增加实用性的功能,“智能打印”、“扩展工具”就是具体的体现,这点对于我们一线设计师尤为重要,因为这些新增的功能工具让我们的日常工作变得更加简单便捷。
作者:北京某建筑工程有限公司 高庆明
