《赵州桥》语文小课件:3DOne带你穿越时空

经验技巧 2015-12-18 16:40:12 5003
返回




“创客”成为2015年十大流行语之一,表明科技创新在当下深受重视。处在科技前沿的3D打印设计技术,也逐渐进入中小学课堂,中小学三维创意设计课程开展得如火如荼。学生们通过简易操作的3DOne三维设计软件,将创意展现出来;老师们通过3DOne软件设计小课件,让课堂更加生动有趣。这次,我们将3D设计一个语文小课件——赵州桥。河北赵县的赵州桥始建于隋朝,距今已有1400多年历史,是中国第一座石拱桥,也是全国重点文物保护单位。下面我们来看看具体的设计步骤:

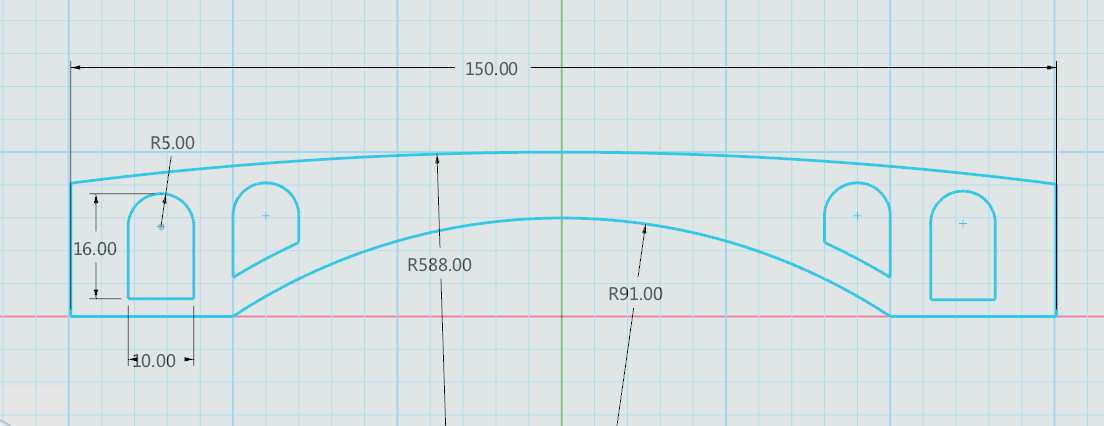

1.     选择点击“草图绘制”绘制草图.png,进入草图,绘制如下草图,完成后,点击上面的“确定(白).jpg”退出草图。






2.选择点击“特征造型”特征造型.png中“拉伸”拉伸命令.png,将步骤1中的草图进行拉伸,拉伸类型选择“对称”,厚度输入“25”,勾选确认,如图所示:

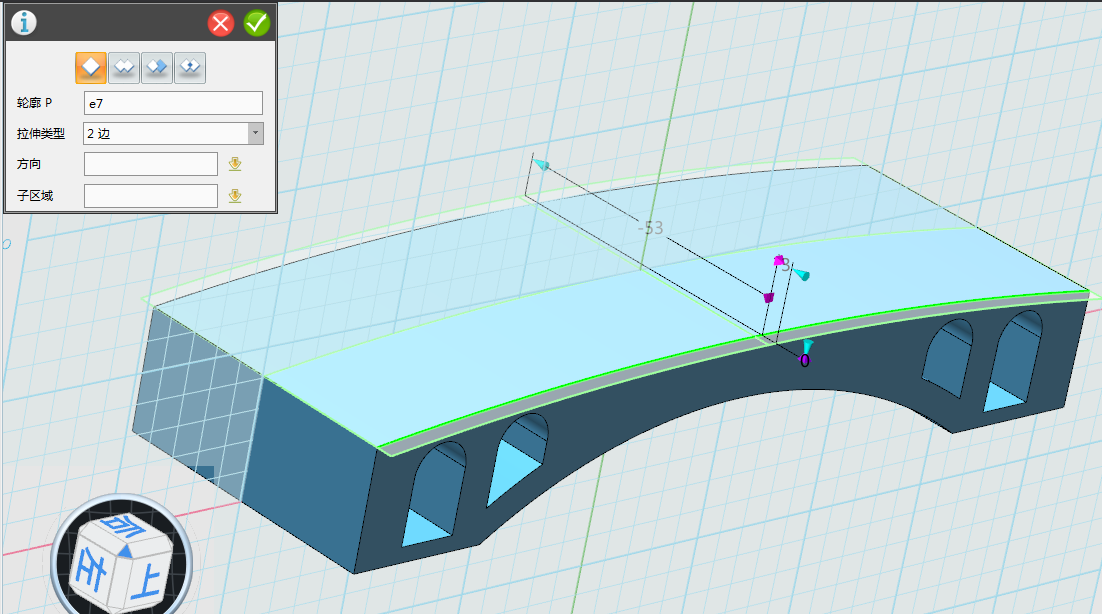

3. 选择点击“特征造型”特征造型.png中“拉伸”拉伸命令.png,选择桥面上的圆弧边线进行拉伸,拉伸类型选择“2边”长度分别输入“3”和“-53”,勾选确认,如图所示:

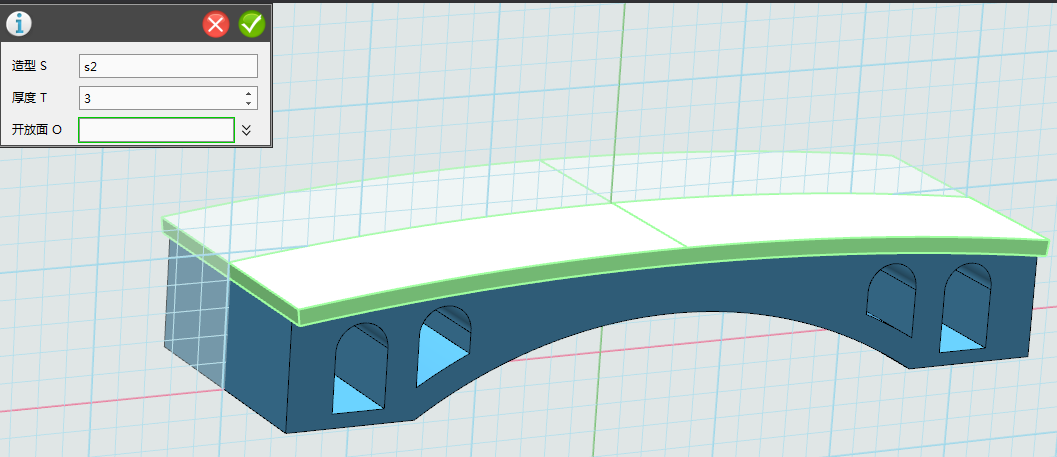

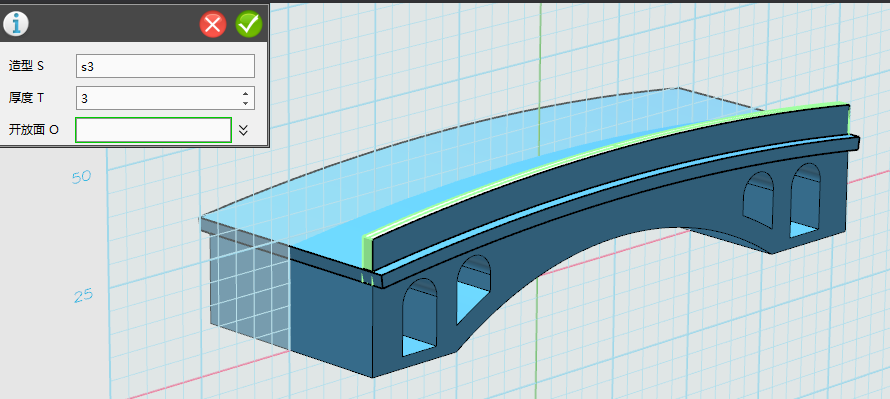

4.选择点击“特殊功能”特殊功能命令组.png,中的“抽壳”抽壳命令.png,选择步骤3中的拉伸面,厚度输入“3”,勾选确认,如图所示:

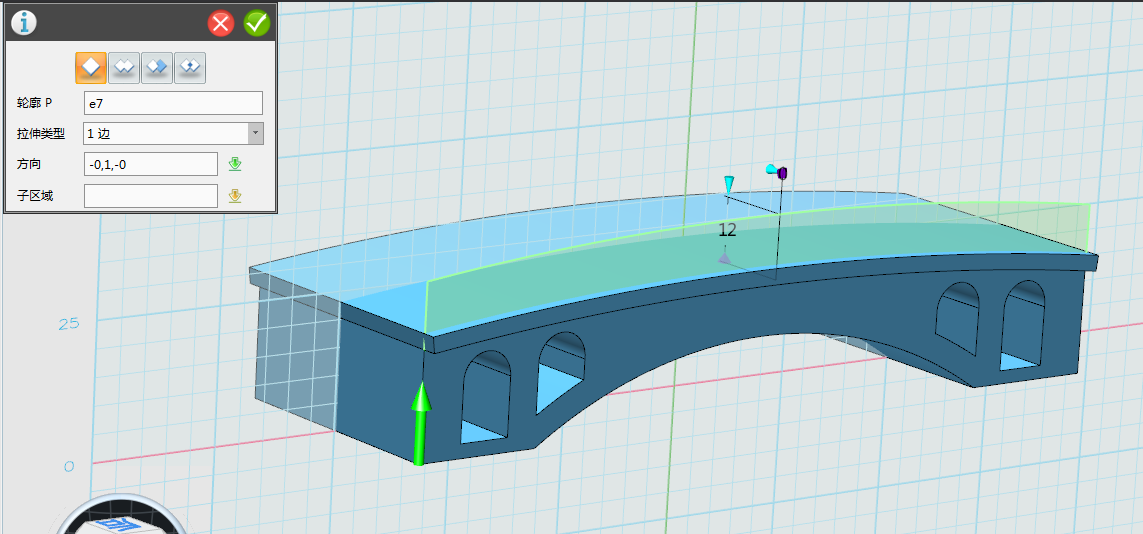

5.选择点击“特征造型”特征造型.png中“拉伸”拉伸命令.png,选择桥面上的圆弧边线进行拉伸,拉伸类型选择“1边”长度输入“12”,方向选择桥身边线,图上箭头所示,勾选确认,如图所示:






6. 选择点击“特殊功能”特殊功能命令组.png,中的“抽壳”抽壳命令.png,选择步骤5中的拉伸面,厚度输入“3”,勾选确认,如图所示:

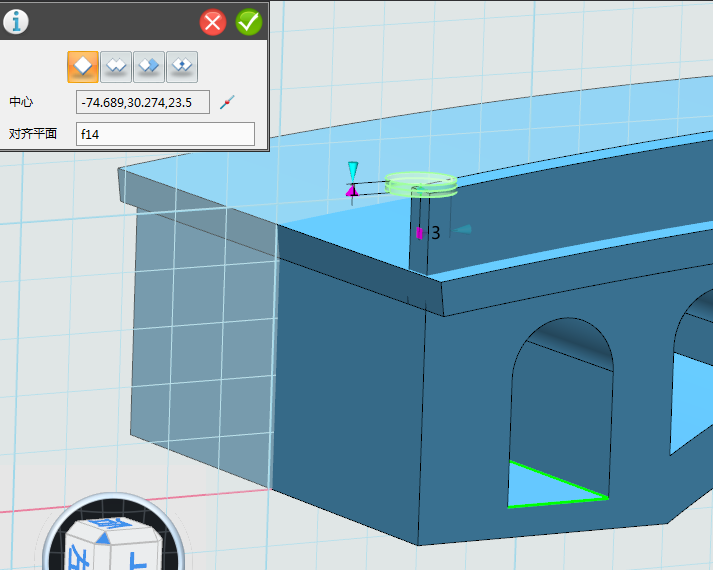

7.选择点击“基本实体”基本实体.png中的“圆柱”圆柱体命令.png,中心位置的选择,单击鼠标右键,在弹出的菜单中选择“中间”,再选择护栏上的边线,如图所示圈内的线,然后选择“对齐平面”,选择一水平面,如图“箭头”

所示,并输入圆柱的半径“3”和高度“1”,勾选确认。



7-1.png    7-2.png

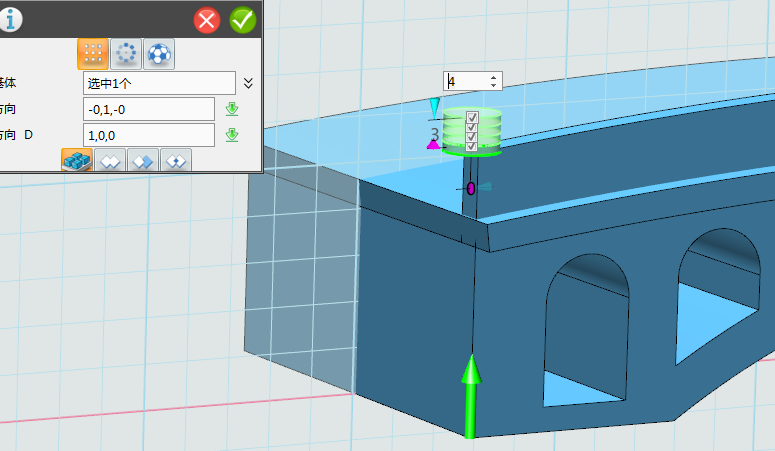

8.选择点击“基本编辑”基本编辑.png中的“阵列”阵列命令.png,将步骤7中的圆柱阵列,数量“4”,距离“3”,方向如箭头所示,勾选确认。

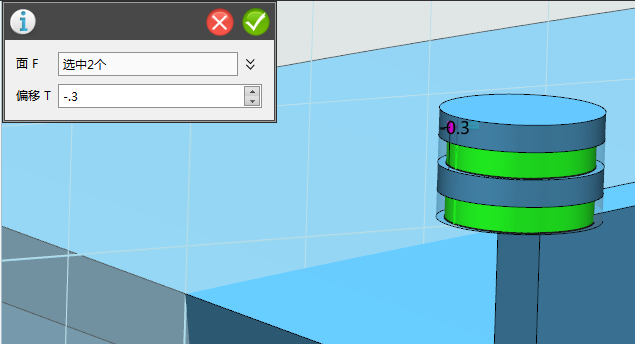

9.在过滤器中选择“曲面”,然后安装“ctrl”键,选择第二个和第四个圆柱的侧面,选择“偏移”偏移.png,输入“-0.3”

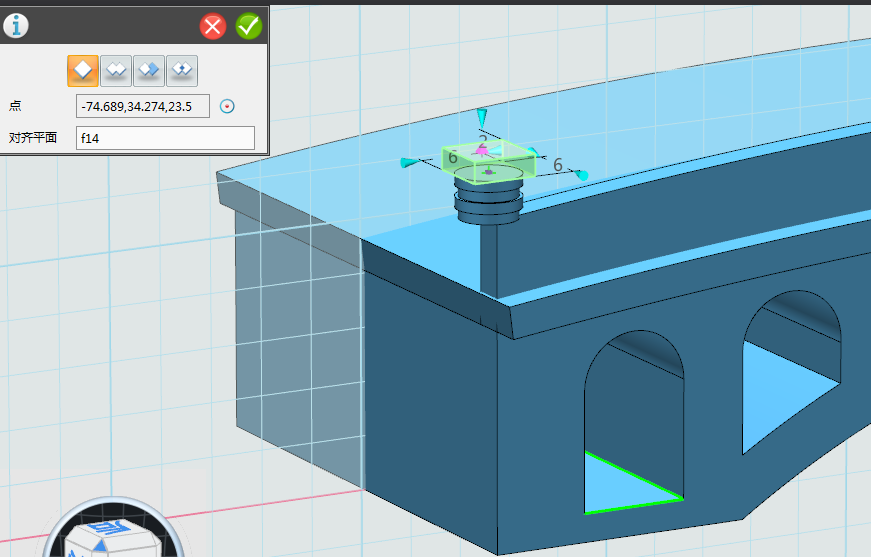

10.选择点击“基本实体”基本实体.png中的“六面体”六面体.png,中心点的选择,单击鼠标右键,在弹出的菜单中选择“曲率中心”,在点击第一个圆柱的边线,自动捕捉到圆心点(参考步骤7),“对齐平面”如图拱桥下平面,同步骤7,长宽“6”,高“2”,勾选确认。

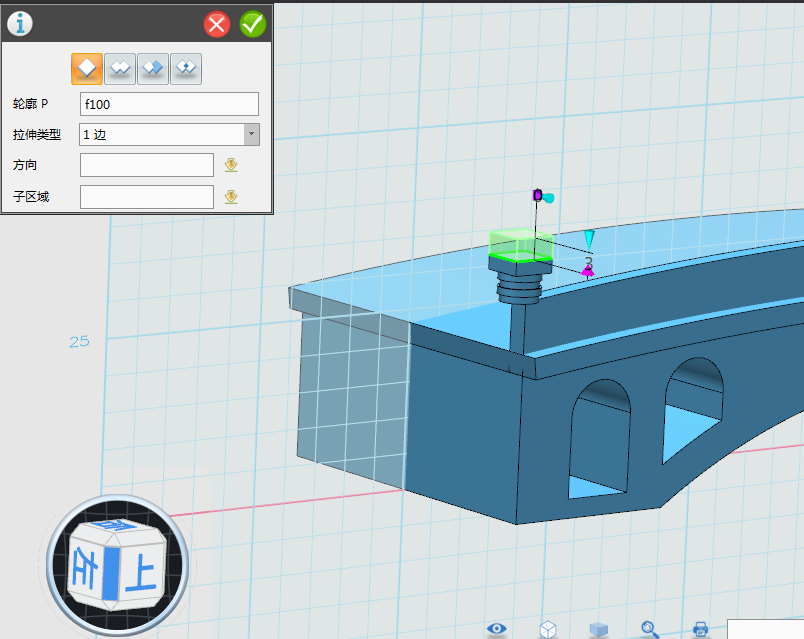

11.单击选择“特征造型”中“拉伸”拉伸命令.png,选择步骤10中的六面体上表面进行拉伸,拉伸类型选择“1边”长度输入“3”,勾选确认,如图所示:

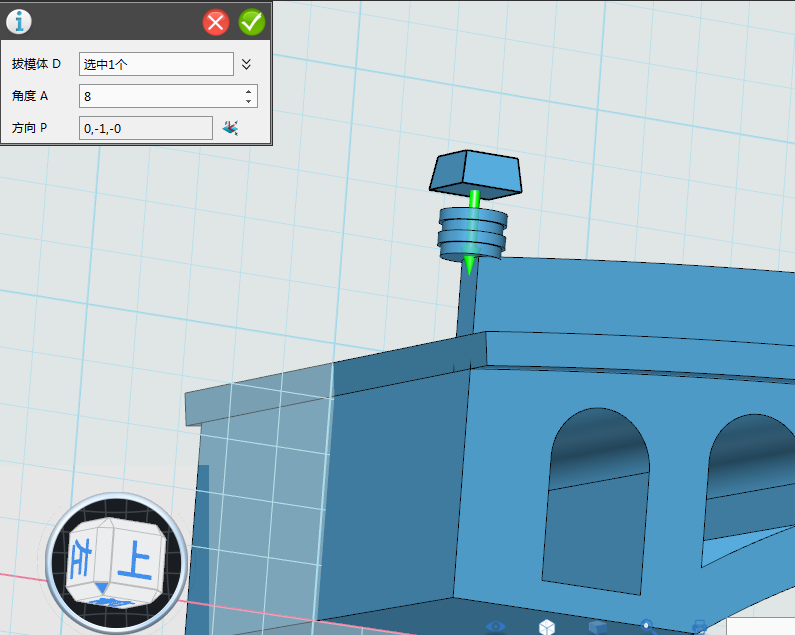

12.在过滤器中选择“造型”然后将步骤10中的六面体隐藏,选择“特征造型”特征造型.png中“拔模”拔模.png,对步骤11中的拉伸体进行拔模,拔模体选择 下表面,角度输入“8”,勾选确认。

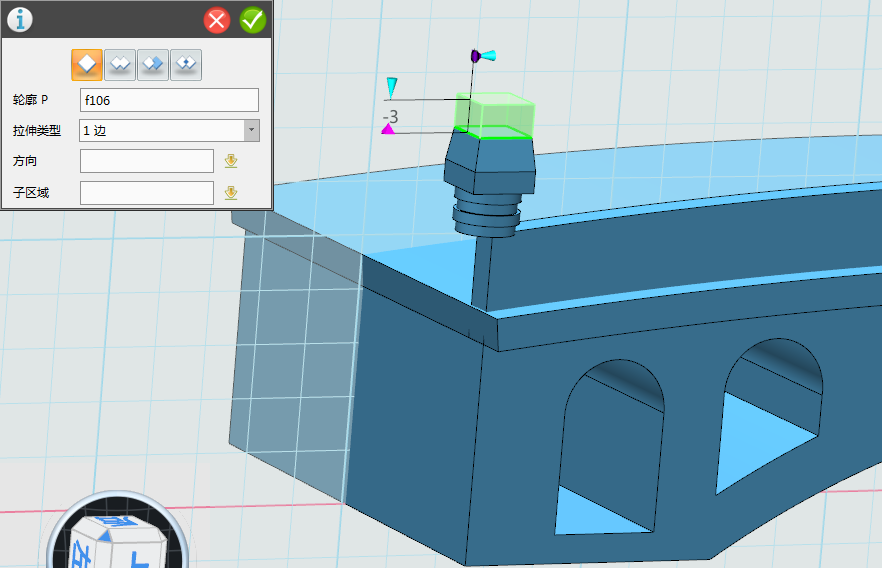

13. 单击选择“特征造型”特征造型.png中“拉伸”拉伸命令.png,选择步骤12中的六面体上表面进行拉伸,拉伸类型选择“1边”长度输入“-3”,勾选确认,如图所示:

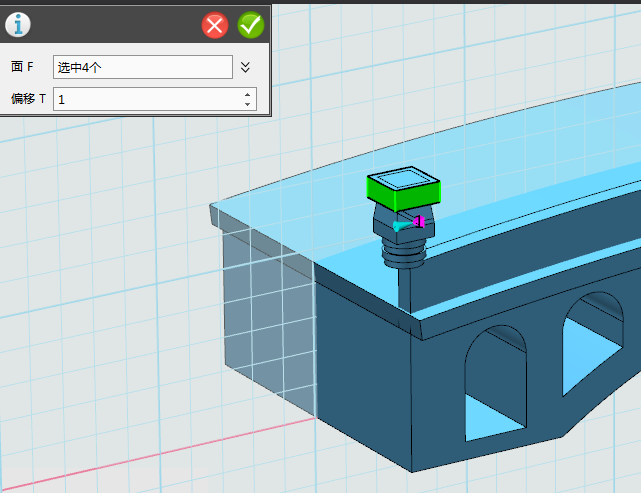

14.选择步骤13中的六面体侧面进行偏移,(参考步骤9)输入值“1”,勾选确认。

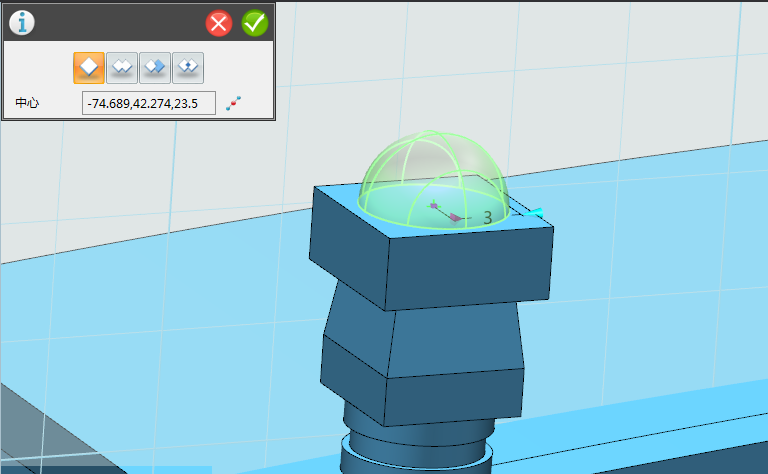

15. 选择点击“基本实体”基本实体.png中的“球体”,在步骤14中的六面体上建立一个球,半径“3”,位置可拖动鼠标移动,勾选确认。

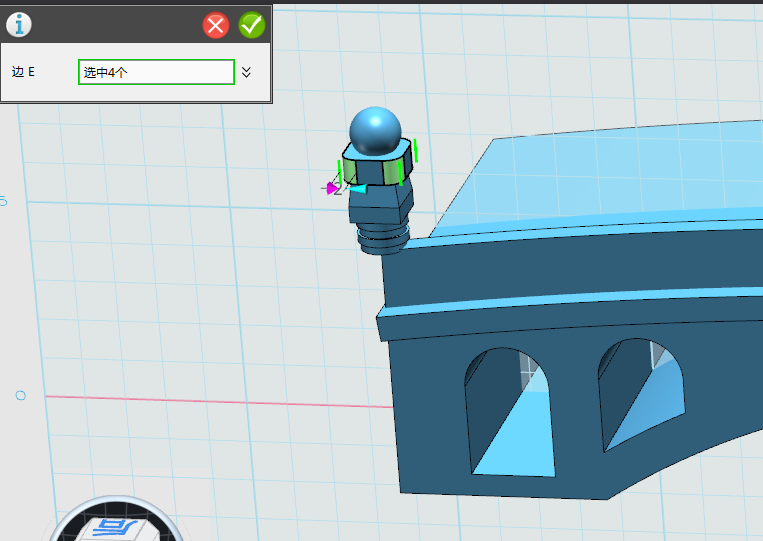

16. 选择点击“特征造型”特征造型.png中的“圆角”圆角.png,对步骤14的六面体,圆角,半径“2”,勾选确认。

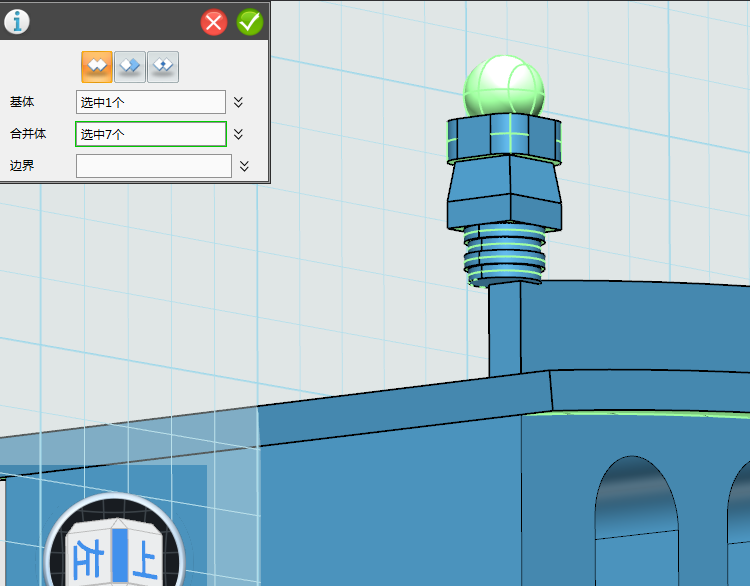

17. 选择点击“组合编辑”组合编辑命令.png,将上面所以的圆柱,六面体,圆体,合并成一个体,基体选择圆球,合并体选择其余的六面体,圆柱体,勾选确认。

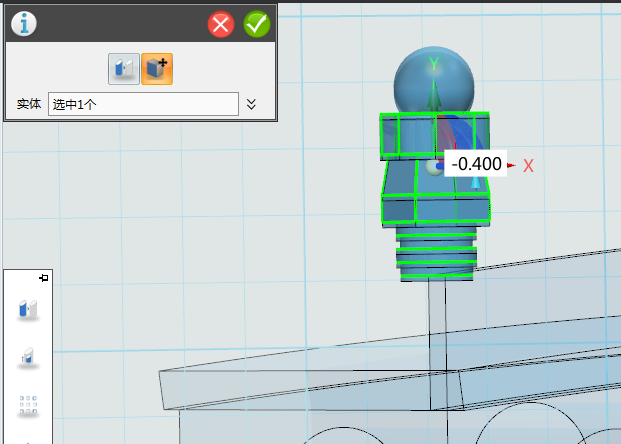

18. 选择点击“基本编辑”基本编辑.png中的“移动”移动.png,拖动箭头将合并体,向下拉至合适的位置,确认。

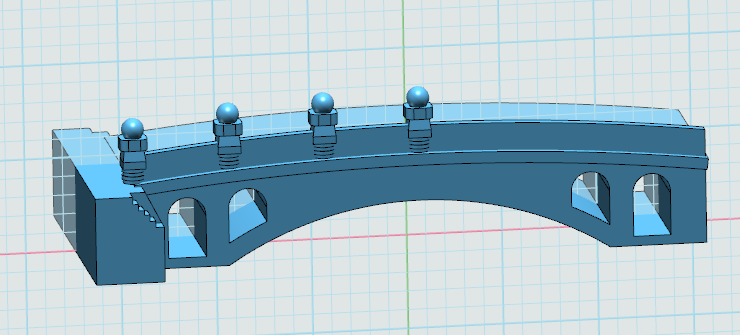

19.选择点击“基本编辑”基本编辑.png中的“阵列”阵列命令.png,将步骤18中的合并体阵列,数量“4”,距离“75”,方向如箭头所示,勾选确认。

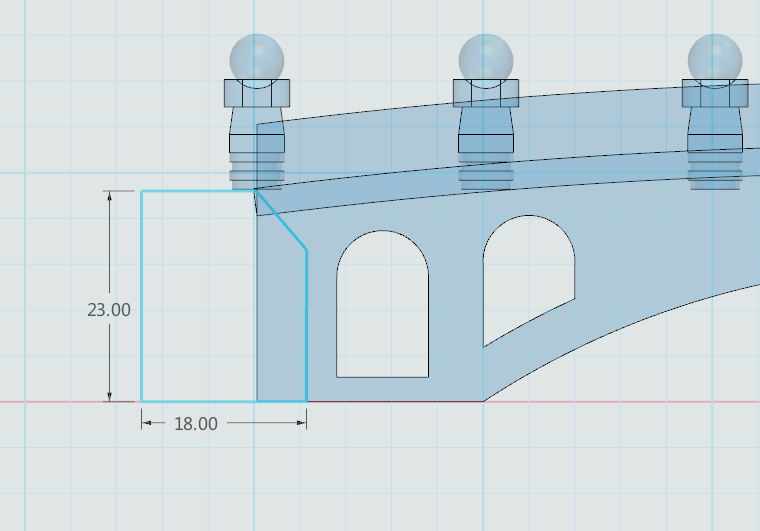

20. 选择点击“草图绘制”绘制草图.png,进入草图,绘制如下草图,完成后,点击上面的“确定(白).jpg”退出草图。

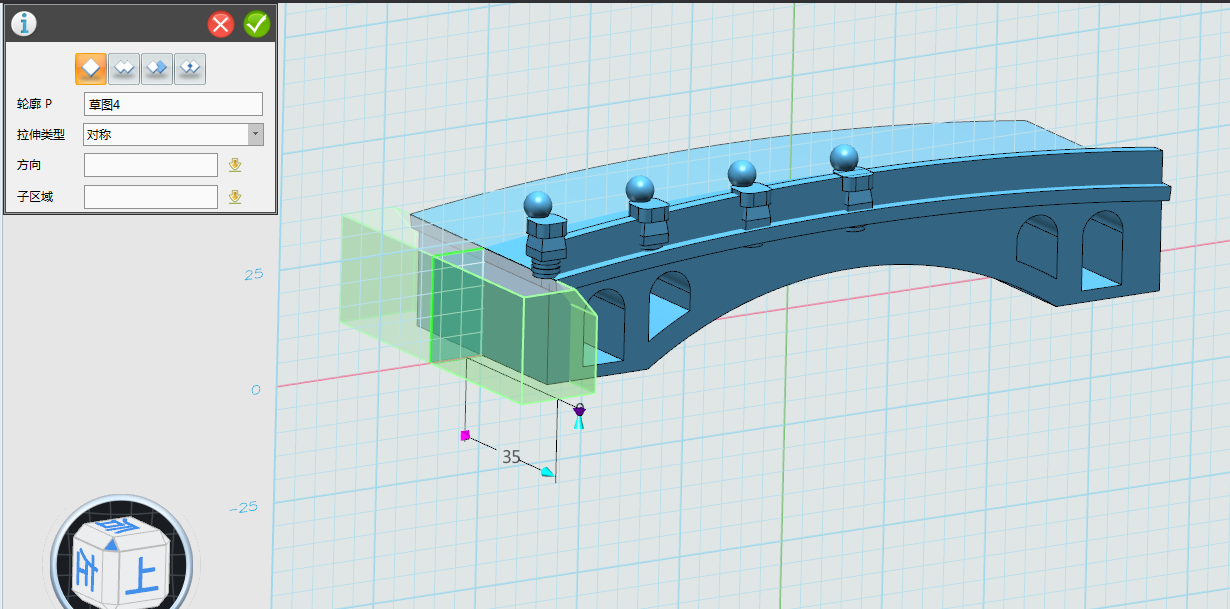

21. 选择点击“特征造型”特征造型.png中“拉伸”拉伸命令.png,将步骤20中的草图进行拉伸,拉伸类型选择“对称”,厚度输入“35”,勾选确认,如图所示:

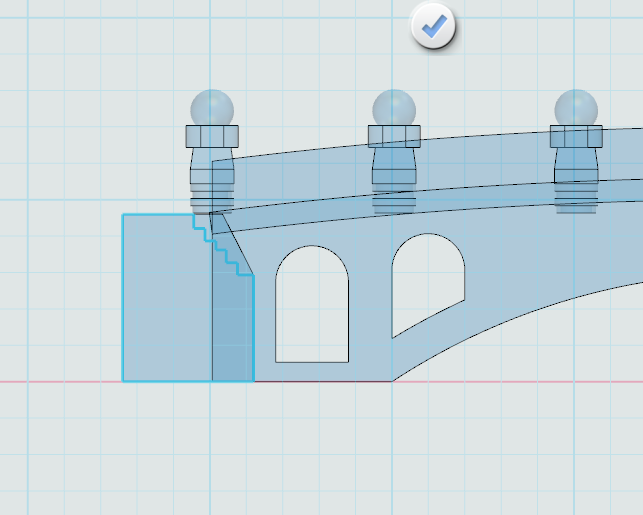

22. 选择点击“草图绘制”绘制草图.png,进入草图,绘制如下草图,比例协调即可,完成后,点击上面的“确定(白).jpg”退出草图。

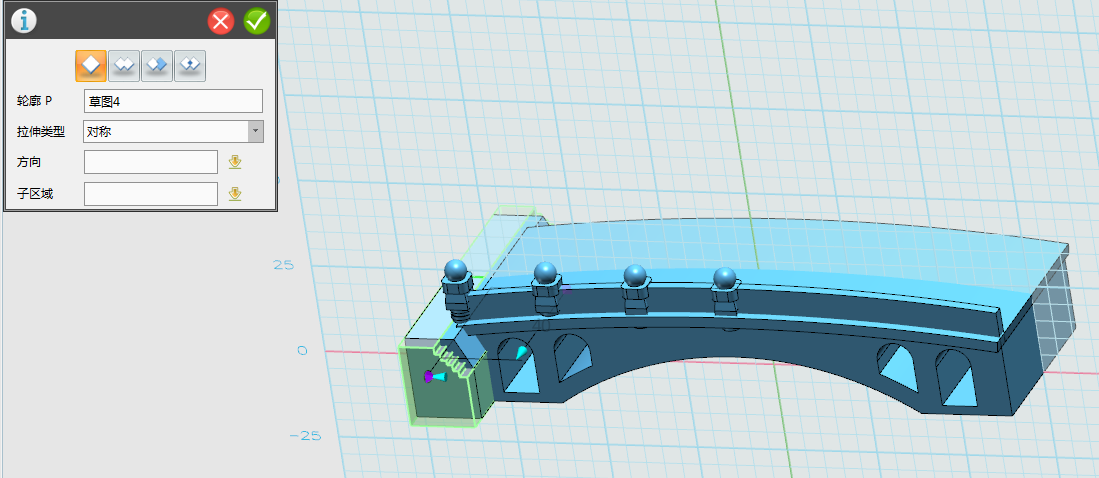

23.选择点击“特征造型”特征造型.png中“拉伸”拉伸命令.png,将步骤20中的草图进行拉伸,拉伸类型选择“对称”,厚度输入“40”,勾选确认,如图所示:






24.合并步骤22和23的拉伸体,并将步骤19的阵列体,移动至合适位置,参照步骤17和1,8,如图所示:






25.做图示两个拉伸面,如图所示






26. 选择点击“基本编辑”基本编辑.png中的“镜像”镜像.png,选择上述两个合并体,圈内所示平面选择图箭头所示,勾选确认。






27.同理,将护栏上的所有合并体镜像到桥的另一侧。选择合并体,圈内所示平面选择图箭头所示,勾选确认。

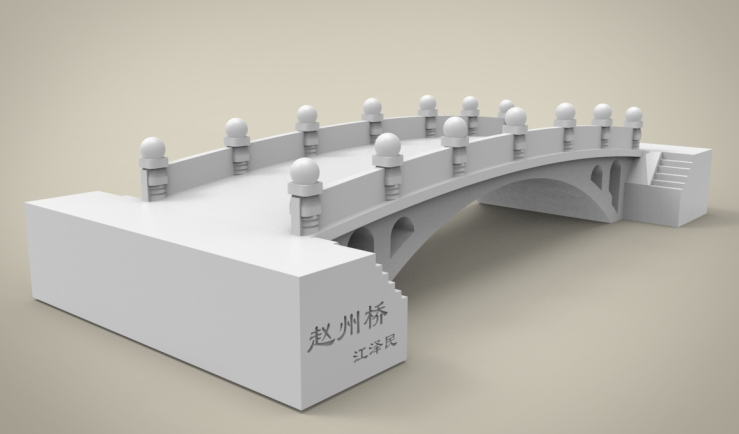

28.最后,对图形进行渲染,点击选择“材质渲染”材质渲染命令.png,选择自己喜欢的颜色吧。渲染后的结果:






【赵州桥模型下载】http://www.i3done.com/model/56399.html#ad-image-0

【趣味活动】完成的作品可参加“梦想实验室让创意成真:免费3D打印活动”http://www.i3done.com/contest/show/20.html 。



3DOne免费下载及更多课程详情:www.i3done.com
