实用技巧：明细表制作——标准件特殊属性的提取配置
返回CAD软件生成的图纸明细表信息是CAM/PDM/ERP等系统的数据来源。很多工程师使用中望CAD机械版绘图过程中发现，明细表中的标准件信息提取很方便，也十分准确。但如果需要提取的内容不是标配的内容，工程师应该怎样才能按照自己需要的方式进行提取呢？下面，通过具体例子来详细讲解标准件特殊属性的提取方法。

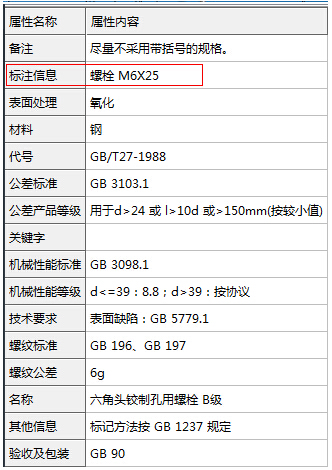

在中望CAD机械版的标准件库中，已知的零件都会有很多的初始定义属性。以螺栓为例，螺栓在标准件库中定义的属性如下图所示，正常情况下，我们提取的主要是产品的代号、名称、材料、备注等等内容信息。但有些情况下，则需要提取零件的“标注信息”作为明细中的“规格”。
图/中望CAD机械版图库中的螺栓属性截图
众所周知，在机械的明细定制中，任何属性都是有内码对应的，但是“标注信息”这一项在所有的36个内码中是没有对应的。那么我们就需要在标准件的提取配置中，进行一个标准件到明细表的提取字段的映射配置来让CAD软件能够识别所需要提取的属性是哪一个。具体操作如下：

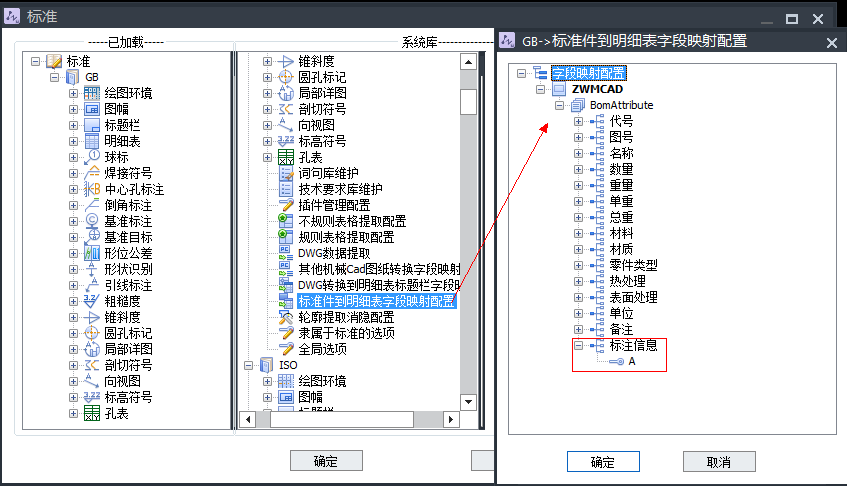

点击中望CAD机械版的“机械”菜单栏——系统维护工具——样式配置——GB——标准件到明细表字段映射配置，如下图所示：
在映射配置中，增加一个目标字段“标注信息”，将“标注信息”增加一个源字段“A”，通过自定义的一个内码“A”和“标准信息”进行关联，这样我们只需要在明细表定义的时候进行一个内码的对应配置就可以了。

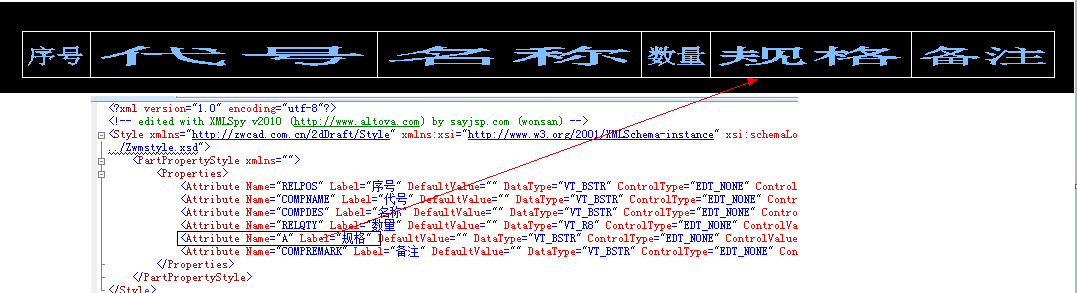

明细表的表体我们定义如下，并将其中定义的“规格”属性的内码定义为“A”，如下图：

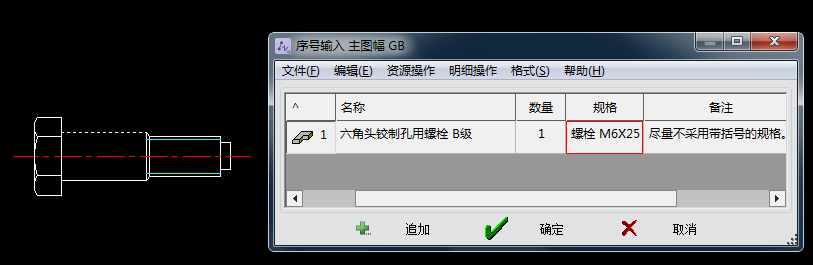

这样对应之后，我们提取的标准件明细在规格一栏就会自动提取到刚才在标准件属性中的“标注信息”一项了。如下图所示：
通过上述的方式进行映射配置，设计师就可以提取到所需要的标准件中的属性信息了，操作过程也非常简单，设计师可以动手试一试。
