轴承三维CAD教程:中望3D快速定制标准件

经验技巧 2015-04-02 13:43:50 5802
返回

        在机械传动过程中轴承是起固定和减小载荷摩擦系数的部件,是当代机械设备中一种举足轻重的零部件。对于许多入门三维CAD设计的初学者,都会面临着如何快速设计出轴承标准件的要求,并且通过如何通过参数化功能轻松调整形状大小,也是能提高三维设计初学者效率的重要工具。因此今天邀请了在轴承行业有丰富三维设计经验的培训师张工,与大家分享,如何通过三维设计软件中望3D的参数化功能,快速、精确地定制轴承标准件。

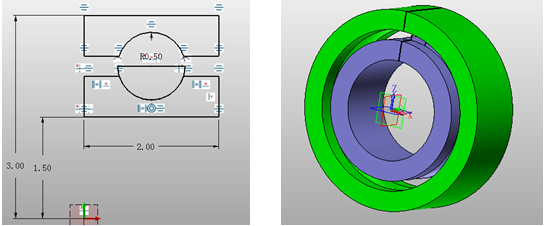

       1. 按如下草图绘制轮廓,使用“旋转”功能造型轴承主体,角度360度;



轴承三维CAD教程:中望3D快速定制标准件

     图1 “旋转”造型轴承主题

        2. 同样使用“旋转”功能做出轴承的滚珠;


轴承三维CAD教程:中望3D快速定制标准件

 图2 轴承的滚珠效果

       3. 使用“阵列”功能,阵列出10个滚珠;


轴承三维CAD教程:中望3D快速定制标准件

图3 “ 阵列“功能效果图

        4. 对轴承的主体进行圆角0.2mm,如图所示,并进行渲染,轴承件就快速的造完。


 轴承三维CAD教程:中望3D快速定制标准件

图4 渲染示意图

        下面我们来参数化快速定制轴承标准件:

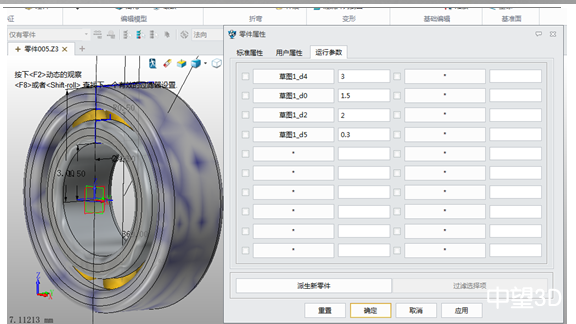

        1. 运行参数,即造型步骤中的草绘尺寸,如图所示;


轴承三维CAD教程:中望3D快速定制标准件

图5 设置参数

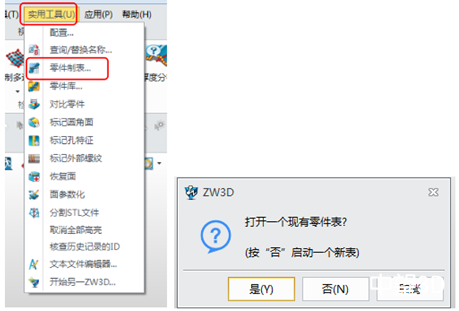

        2. 下面进行零件列表定制,如图“实用工具”—“零件列表”,弹出对话框选择”否”;


轴承三维CAD教程:中望3D快速定制标准件

图6 定制零件表示意图

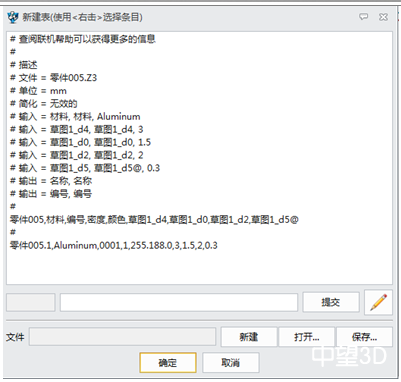

       3. 弹出“新建表”,并对其进行“编辑”,点击“铅笔”图形标记;


轴承三维CAD教程:中望3D快速定制标准件

图7 新建表

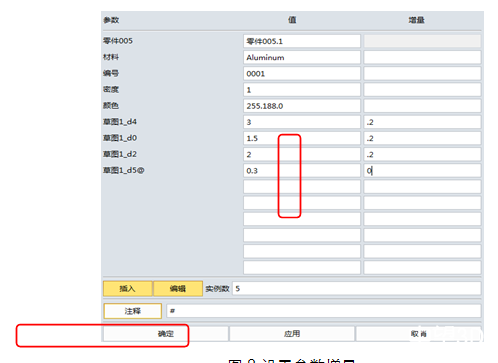

        4. 进行参数增量设置,输入个数为“5”。确认保存,轴承的参数化定制完成。

 轴承三维CAD教程:中望3D快速定制标准件

图8 设置参数增量

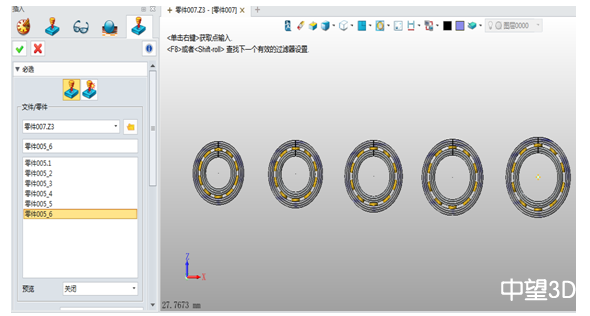

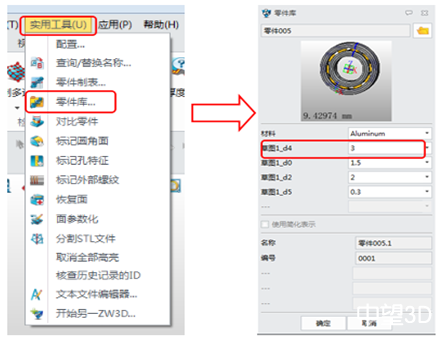

         5. 下面我们来调入做好的标准件:”实用工具“—”零件库”,弹出”零件库”对话框,选择相应的型号。


轴承三维CAD教程:中望3D快速定制标准件

图9 调入标准件

        6. 调入自定义的标准件如图所示:


轴承三维CAD教程:中望3D快速定制标准件

图10 调入自定义标准件


        除了完成轴承的设计,如何实现标准化和参数化从而快速调整尺寸,对三维设计软件的易用操作有较高要求,确保效率的提高。全新的中望3D 2015不仅有独创强大快速的混合建模能力,还是一款集产品造型设计、模具设计、2-5轴加工于一体的全3D设计软件,在三维CAD建模、草图设计、工程图、钣金设计、CAM加工已得到全面的提升。想进一步了解轴承行业的应用,可以参加三维CAD免费网络培训教程(https://www.zwsoft.cn/product/zw3d),与专家互动交流,帮助大家快速掌握3D设计并实际投入工作中,还有机会获得中望3D2015激活号哟!
