在模具设计工作中,模架定义是模具设计师的一项重要工作内容。设计师往往根据需求选择不同厂家供应商、不同规格的模架,而无法在原有规格的模架基础上对模架参数进行修改。中望3D2019的“模架自定义”功能,支持设计师根据实际需求灵活修改模架参数,实现模架自定义,满足多样化设计需求;同时通过参数表的分类设置简化操作步骤,进一步提升工作效率。

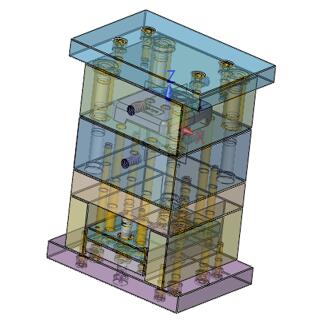

应用中望3D2019“模架自定义”功能,设计师所选模架可即时生成3D模型,方便进行结构观察,设计师也可随时进行不同模架类型的切换和更新。同时,该功能还支持设计师在原有模架基础上进行参数修改、更新和还原。


图/模架生成

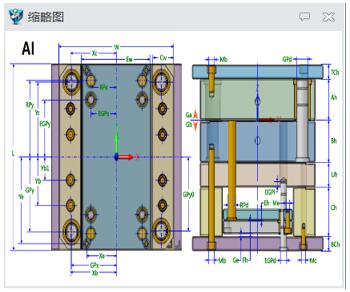

在模架类型切换时,中望3D2019“模架自定义”功能支持缩略图的自动更新。通过不同类型的模架结构图例展示,缩略图让设计师更方便快捷地了解具体参数的意义。


图/缩略图

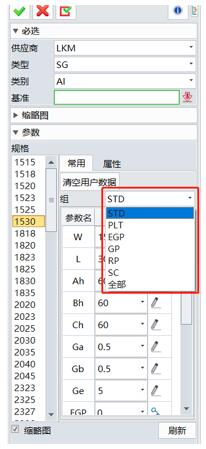

由于支持模架自定义,设计师在实际工作中需要操作的参数列表会随之增多。中望3D2019基于模架参数列表类别进行分类,简化设计师在进行模架自定义的操作步骤,方便设计师进行定位。


图3/参数列表分类

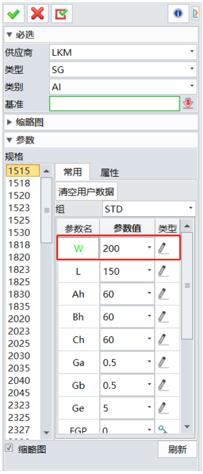

不仅如此,中望3D2019“模架自定义”功能将参数类型分为关键项和自定义项两种类型,前者无法自定义数值,仅能从列表选择;后者既可选择默认提供的参数,也可进行自定义数值输入,灵活支持设计师对模架进行定义。且自定义项目将以颜色高亮显示,对于哪些内容为自定义项,设计师可一目了然。


图/参数类型区分

小结:中望3D2019“模架自定义”功能支持设计师根据需求灵活定义模架参数,满足设计需求,同时简化设计师的操作步骤,提高工作效率。
