在工业电气设计中,高压短路电流计算是确保电力系统安全运行的重要手段。传统的计算方式依赖复杂的公式推导和迭代,效率较低。软件内置的短路计算功能采用节点导纳法,能够快速完成无穷大电力系统和有源系统的短路分析。用户只需绘制主接线图并完成相关设置,即可自动获得完整的计算书和结果表格。下面介绍具体的操作流程。
问题描述:
工业电气设计组件中的高压短路电流计算采用节点导纳法,主要针对发电厂、变电站、工业配电等项目进行短路计算。短路计算功能可进行无穷大电力系统和有源系统的短路计算。
步骤指引:

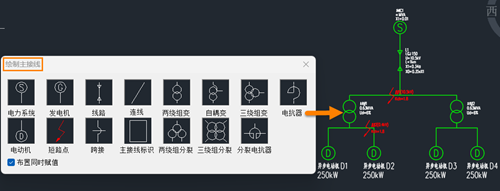

1.点击工业电气菜单【绘主接线】(【EC_HZZJX】快捷键)功能,完成系统图的绘制工作;

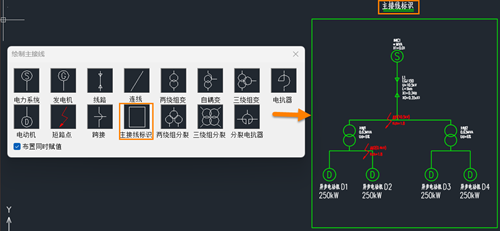

2.点击【主接线标识】(【EC_hzbs】快捷键)功能,框选绘制好的系统图,定义为“主接线图”;

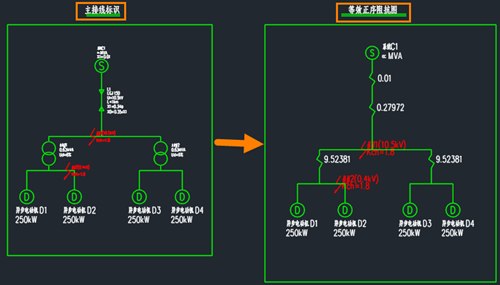

3.根据设计需求,点击【转换设置】(【EC_ZHSZ】快捷键),功能设定好“基准容量”和是否生成“负序阻抗图”,点击【自动转换】(【EC_DXZH】快捷键)功能,选中“主接线图矩形框”生成“等效正序阻抗图”;

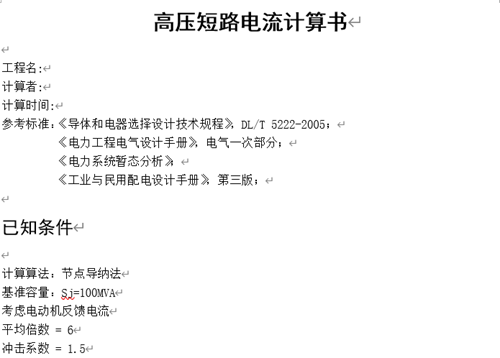

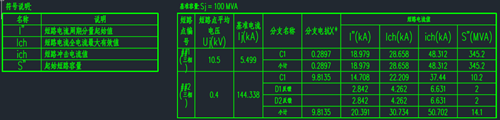

4.点击【短路计算】(【EC_DLJS】快捷键)功能,根据【计算设置】(【EC_JSSZ】快捷键)功能 中的参数设置,选中“阻抗图矩形框”,指定插入点,生成“符号说明表“、“短路计算结果表”和”高压短路电流计算书”。
操作完成后,系统自动生成规范的计算成果文件,包括符号说明表、结果表和计算书,为后续的设计审查和保护参数设定提供完整的数据支持。
