怎么用CAD机械版修改序号标注类型
机械图纸中，序号标注类型不匹配工艺要求或企业标准，是很多工程师的烦心事。直接删了重标？序号全乱，明细表跟着错，改一处动全身，时间全耗在返工上。不删？标注格式五花八门，图纸规范过不了审，下游看不懂。这种“卡在半路”的尴尬，其实一行菜单就能破。我们整理了两种最稳妥的批量修改方案，无需重做，直接覆盖原有属性。接下来让我们一起看看吧。
问题描述：

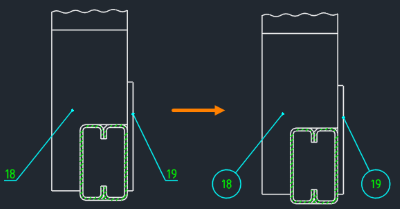

针对已有的序号标注，如何改变其类型？
步骤指引：
方法一：

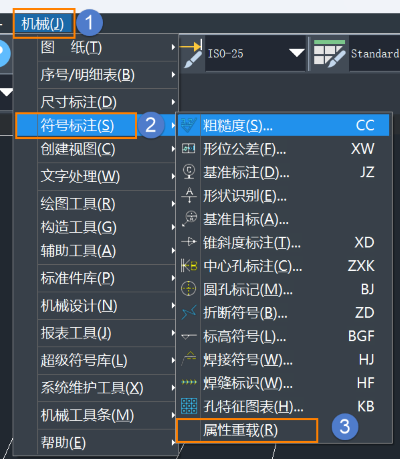

1.点击菜单【机械-符号标注-属性重载】（【ZWMOVERRIDE】命令）；
2.注意命令栏提示，输入属性【BalloonType】，设置序号类型值代码，符号属性类型参考下图从左到右依次为【0~7】，根据提示框选需要修改的图形对象即可。
方法二：

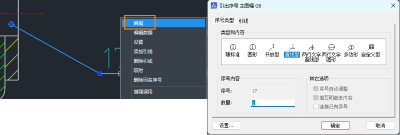

选中序号，鼠标【右键】菜单中，选择【编辑】，弹出序号编辑对话框，对序号类型进行修改。
以上就是本文的全部内容，希望对大家有所帮助，有任何疑问欢迎在评论区留言~
