怎么用CAD机械版修改序号引线和文字的颜色

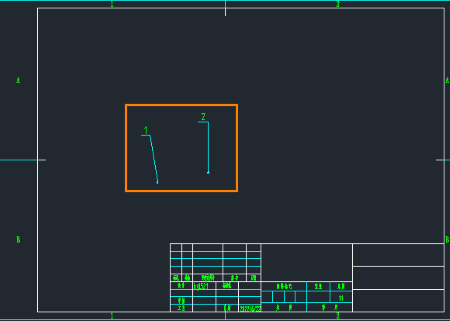

出图时，序号引线和文字颜色默认是白色或单一色，放在复杂的装配图上一眼分不清主次，客户审核时总问“哪个对应哪个”。改颜色还要翻半天菜单？很多机械工程师被这个简单问题卡住过，不是改不了，是找不到入口。其实在CAD机械版的样式配置里，几步就能自定义文字、引线、箭头甚至符号的颜色，让你生成的BOM序号更清晰、更符合企业标准。接下来让我们一起看看吧。
问题描述：
如何修改序号引线和文字的颜色？
步骤指引：
1.点击菜单【机械-系统维护工具-样式配置】（【ZWMSTYLEMANAGER】命令），打开配置对话框；

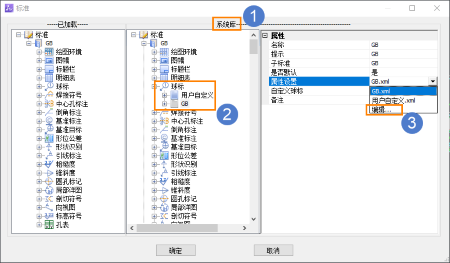

2.在【系统库】中，选择当前使用的标准，找到当前使用的【球标】，在属性设置中，点击【编辑】；

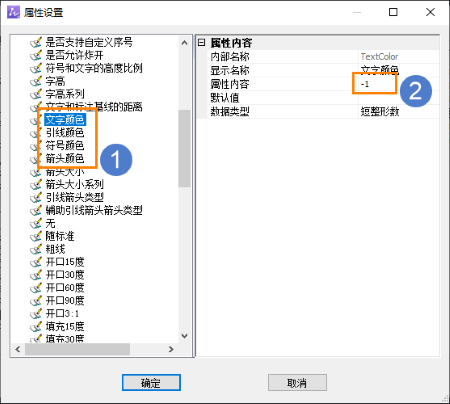

3.对【文字颜色】，【引线颜色】，【符号颜色】，【箭头颜色】字段的【属性内容】进行设置，填入指定颜色的号码；

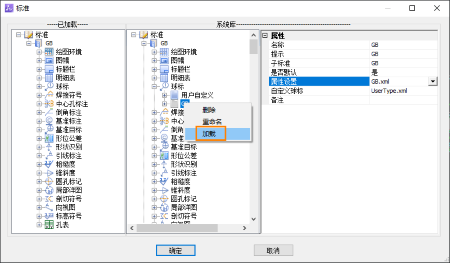

4.在【球标】上右键，点击【加载】，然后点击【确定】完成设置。
以上就是本文的全部内容，希望对大家有所帮助，有任何疑问欢迎在评论区留言~
