怎么用CAD机械版设置单孔中心线出头长度
在机械设计出图中，中心线的规范表达是图纸专业性的基本要求。然而，许多工程师都曾遇到这样一个细碎却恼人的问题，通过单孔功能生成的中心线，默认出头长度仅为3mm，这往往不符合企业内部标准或特定视图的审美与打印需求。每次生成后手动拉伸，不仅操作繁琐，更在海量孔位面前显得效率低下，让本应自动化的设计流程徒增大量重复劳动。如何让中心线一出场就符合你的标准，彻底告别手动修图？接下来让我们一起看看吧，只需几步简单配置，即可永久解决这一痛点。
问题描述：

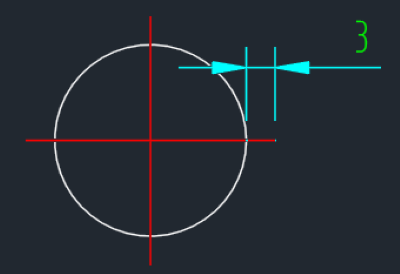

通过单孔功能绘制的图形，默认中线出头长度为3，如何修改默认出头长度？
步骤指引：
1.点击菜单【机械-系统维护工具-样式配置】（【ZWMSTYLEMANAGER】命令），打开配置对话框;

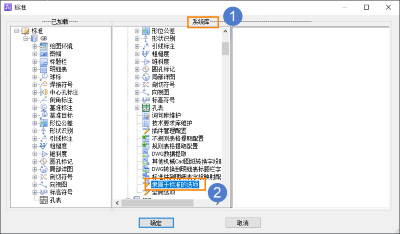

2.在【系统库】中，选择当前使用标准下的【隶属于标准的选项】，双击进入编辑；

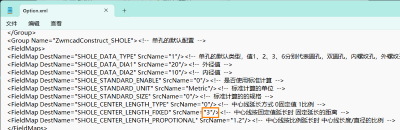

3.找到【SHOLE_CENTER_LENGTH_FIXED】字段，设置新的出头长度值，然后保存文档，重新开启软件即可适用。
