三维CAD管路设计中统计管道总长的办法

三维建模教程 2026-08-05 11:48:51 6

三维CAD管路设计中统计管道总长的办法

管道设计完成后，采购部门需要依据管道的总长度进行材料采购，生产部门则需要按管段长度进行下料。两者的需求不同，对应的统计方式也有所区别。软件在管路BOM功能中提供了两种材料清单模板，分别用于统计相同规格管段的总长和分段长度，满足不同环节的数据需求。下面说明两种模板的选择与使用方法。

问题描述：

管道设计完成之后，需要进行相同属性管道的总长统计，应用于采购或者下料使用；3D该如何实现管道统计？

步骤指引：

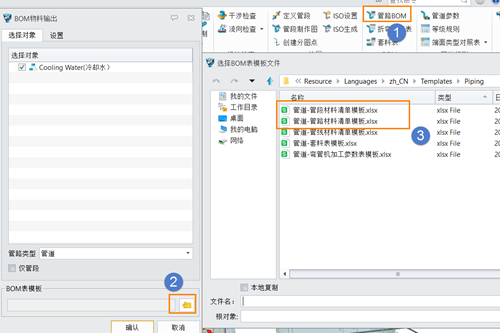

1. 点击【管路BOM】，选择一个需要输出的模板。

注：【管段材料清单】统计相同属性的管段，一般用于下料

   【管路材料清单】统计相同属性管段的总长，一般用于采购三维CAD管路设计中统计管道总长的办法

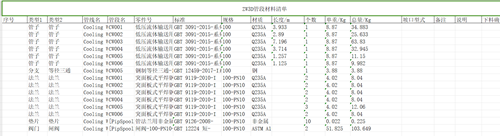

2. 输出结果如下：同时可统计标准件使用数量。三维CAD管路设计中统计管道总长的办法

选择对应模板后，系统自动生成材料清单，既可按分段长度用于下料，也可按总长用于采购。标准件数量同步统计，方便统一汇总。

推荐阅读：国产三维设计软件

推荐阅读：三维CAD平行管路设计时定义方向的方法
