在产品设计流程中，同一零件或装配往往存在多种配置，比如不同规格、不同材料版本或不同加工状态。常规做法是每需要一种配置的工程图，就切换一次三维模型状态，再重新生成图纸。来回切换不仅消耗时间，更麻烦的是容易导致图纸与模型状态错位，你明明要输出A配置的图纸，三维模型却停留在B配置状态，一不留神就出了错。尤其在方案对比或交付多版本图纸时，这种低效操作会被成倍放大。理想的状态应该是，三维模型保持不动，图纸视图直接切换显示不同配置。软件确实提供了这样的能力，操作路径隐藏在布局选项卡下，用对命令，一次出图即可覆盖全部配置需求。接下来让我们一起看看吧。
问题描述：

3D建模软件如何在不切换零件（装配）模型的情况下，快速调整工程图的不同配置

步骤指引：

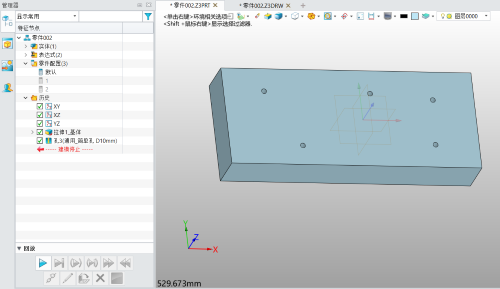

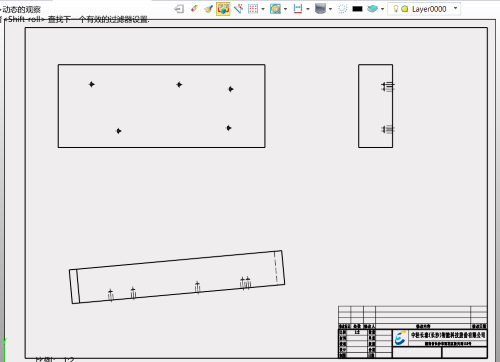

1.在零件或者装配有多种不同的配置情况下，需要可以快速输出不同配置的工程图。可以先随机输出一种配置的工程图。

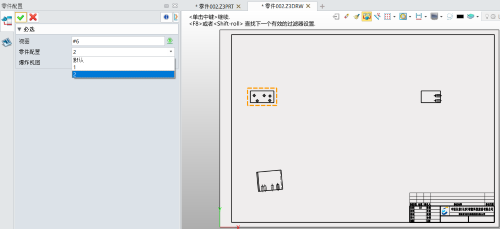

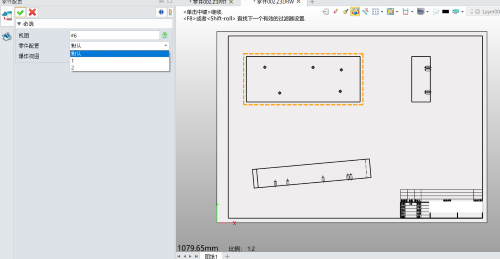

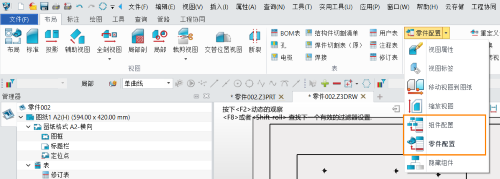

2.再使用【布局】下面的【零件配置】或者【组件配置】去切换不同的配置模型，点取其中一个视图即可切换不同配置

3.需要注意的是，这种调整是不会改变三维模型的状态的，可以实现三维模型与二维图不同

感谢小伙伴们的耐心阅读和支持，更多的三维建模教程内容敬请关注。
