3D建模软件钣金转换时怎么快速收集同类折弯面
3D建模软件钣金转换时怎么快速收集同类折弯面
在复杂的钣金设计转化中，如何高效收集那些由同一道工序折弯成型，但几何造型上互不相连的离散曲面。传统的手动逐面点选方式不仅效率低下，更易遗漏，直接影响后续展开与制造的准确性。现在，通过启用智能的“关系面”选择与“同轴”规则，即可一键自动识别并聚合所有符合逻辑的同类折弯面。这巧妙地将人工筛选转化为智能匹配。接下来，让我们一起看看吧。
问题描述：

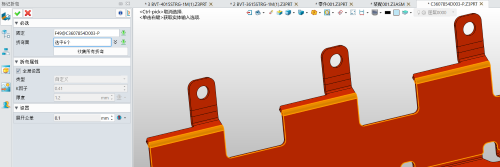

在进行【转换为钣金】时，如何实现快速手动收集由一次折弯成型、但造型不连续的折弯面呢？
步骤指引：

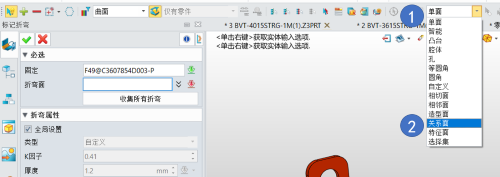

1.在收集折弯面前，面的选择类型调整为【关系面】；

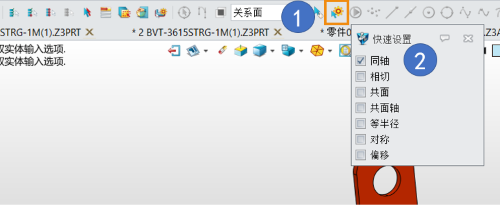

2.点击【规则拾取设置】，勾选【同轴】；

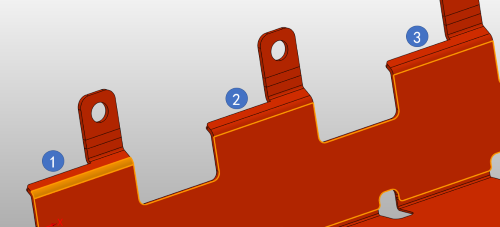

3.接下来再拾取折弯面，就可以一次性选中由一次折弯成型、但造型不连续的折弯面了。
以上就是本篇文章的全部内容，希望对你有所帮助！
