CAM速成教程:中望3D如何高效修改后处理

经验技巧 2015-06-18 15:58:25 6438
返回

机床的后处理是把CAM软件计算出刀具的轨迹输出成机床可以识别的NC代码用于生产,使用CAM编程软件可以使数控机床发挥出最大能力。现在机床的种类繁多、功能各异,因此要求CAM三维设计软件提供一种后处理修改器,能够根据各种不同机床性能要求进行修改。三维设计软件中望3D集产品造型设计、模具设计、2-5轴加工于一体的三维CAD/CAM一体化软件,还内嵌了高效智能后处理修改器。下面就以5轴的后处理修改为例,介绍一下中望3D后处理修改器。

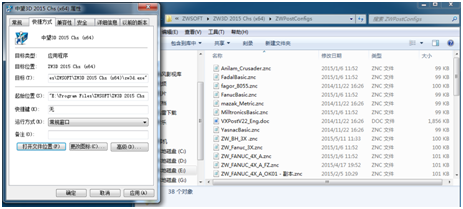

第一步: 备份一个后处理用来修改:通过中望3D快捷方式的属性,进入后处理的放置文件夹(安装盘:Program filesWSOFTW3D 2015 Chs (x64)WPostConfigs),拷贝一个后处理备份 (如图1)。

图1 / 中望3D快捷进入后处理文件

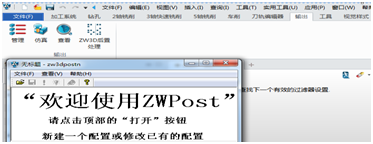

第二步 :进入中望3D后处理修改器:进入加工界面,在输出栏点击中望3D后置处理 (如图2)

图2 / 中望3D加工界面

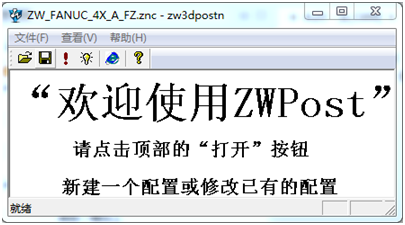

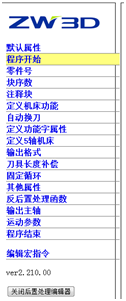

第三步:后处理的格式修改,进入后处理修改器(如图3),修改默认程序开始,输入后点击提交(如图4)。

图3 / 后处理修改器

图4 / 修改默认程序

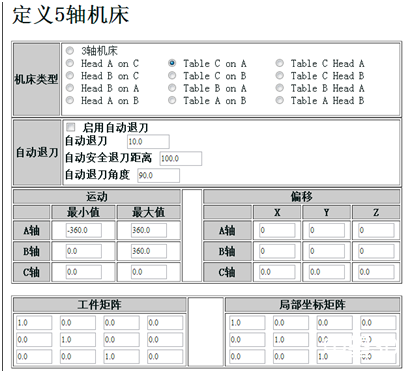

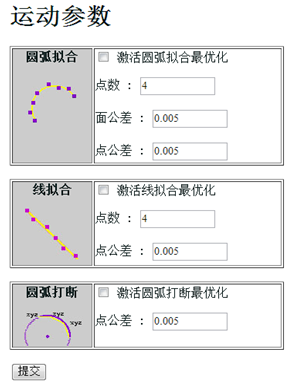

第四步 :后处理的运动范围与参数,修改A轴B轴的运动范围(如图5),修改点公差和面公差提交(如图6)。

图5 / 修改轴运动范围

图6 / 修改点公差和面公差

第五步 : 保存修改好的后处理,点击保存即完成修改(如图7)。

图7 / 保存

通过以上的操作可以看出,中望3D后处理修改器简单高效的,非常容易上手。此外,中望3D2015的CAM模块还拥满足CAM加工数字化的其它功能应用。想了解更先进CAM加工的三维设计应用,欢迎免费下载中望3D2015最新精编实战教程https://www.zwsoft.cn/product/zw3d,有专业CAM工程师与各位共享丰富经验和技巧,还能赢取激活号和丰富奖金!
