中望机械 2015:机械设计师提速利器

产品教程 2014-12-29 09:46:06 5734
返回

    中望CAD机械版2015的问世,无疑是机械制造行业众多设计师的福音。除了保留机械系列良好的绘图功能及性能,中望CAD机械版2015还新增了诸多实用性设计工具,进一步提高了设计师后续数据的利用和出图效率。

一、图幅绘制。设计师在开始设计绘图时,需要先确定图幅。中望CAD机械版的图幅设置涵盖了几乎所有图框中自带选项:图幅尺寸不仅列举各种常见的图纸大小,设计师也可自主选择其他不常见纸张尺寸;软件还对图框的布置方式及绘图比例也做了可以修改的选项;标题栏与明细表的选项更加多样化和人性化,设计师甚至可以做出专门针对公司使用的指定数据与展现形式,从而节省了大量时间。另外,在中望CAD机械版2015中,每个图幅都有各自的绘图比例与标准,更重要的是多个图幅方便对比浏览又不影响各个图幅的内部信息。多图幅多标准多比例的中望CAD机械版,就是这么任性。

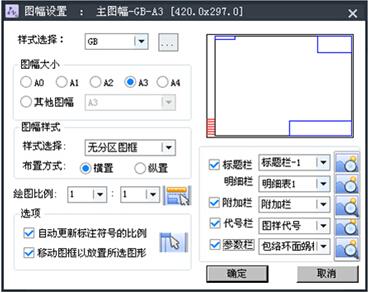

    图/中望CAD机械版2015图幅设置对话框

二、粗糙度和焊接符号,在庞大的工程图纸中运用的较多。旧版本的中望CAD机械提供的是风格保留功能,设计师无法调用之前已经使用过的默认状态。而2015版本将此功能改变为保存使用过的模板,设计师可以记录或定制多次使用的粗糙度或者焊接符号,在制图中直接调用模板,提高设计效率。

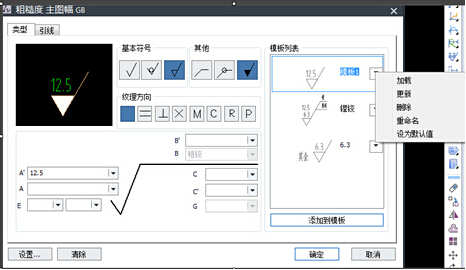

    图/中望CAD机械版2015粗糙度设置界面

三、智能标注功能。一张装配图中往往有着大量的各种标注,这些标注花费了设计师较多的时间。中望CAD机械版的智能标注功能,涵盖了绝大多数的标注形式,只需要一个”D”就可以实现快速标注的操作。利用这个功能,设计师还可以轻松实现其他附带命令的操作,比如旋转倾斜及方向等,可谓是快准稳。

四、标准图库。这是很多设计师最为喜爱和称赞的功能。中望CAD机械版采用国际顶尖的零件库系统PartSolutions,提供了最新最齐全的标准零件库,包括56个大类近300000个零件。设计师只需轻松一点,即可调用符合国家标准的零件,并且这些零件信息都是可参数化直接编辑,具有零件大小尺寸联动功能。强大的图库对设计师提高绘图效率起到了至关重要的作用。

五、数据汇总。设计师绘制好图纸后,如何将标题栏和明细表中的数据快捷存储并随时调用对后期的生产加工的顺利进行影响重大。对此,中望CAD机械版2015提供了数据汇总功能,设计师通过批量提取出标题栏和明细表的数据,定制数据汇总的方式,从而得到需要的数据统计。这些数据不仅可再次导入至软件中,并且还能应用于各专业方向中的数据统计,而不用手动填写各项信息,不仅减少重复工作,提高工作效率,而且更加的准确。同时,机械版提供的提取表格数据功能,可以实现旧图纸中的表格数据再利用。

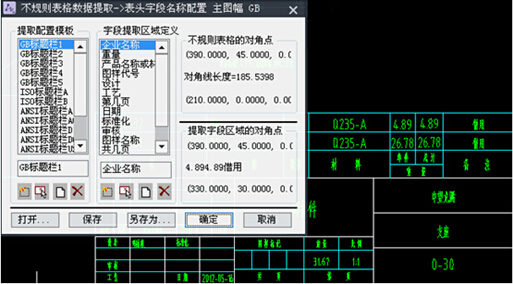

    图/中望CAD机械版2015的表格数据提取功能

    可以说,中望CAD机械版2015为机械设计全流程提供了便捷的专业功能,在各环节帮助设计师简化操作步骤,缩短设计周期,是机械设计师提速之利器。

    中望CAD机械版2015免费下载:https://www.zwsoft.cn/downloadmech.html
