两个椭圆之间的距离要怎么标注

常见问题 2021-09-15 15:34:10 664
返回

两个椭圆之间的距离要怎么标注

要标注两个椭圆的距离，但要标注的那个位置在非象限点时，要怎么做呢？

1.在工具里找到并打开草图设置对话框，点开对象捕捉界面，勾选“垂足”和“最近点”这两个选项，再点击“确定”；

两个椭圆之间的距离要怎么标注

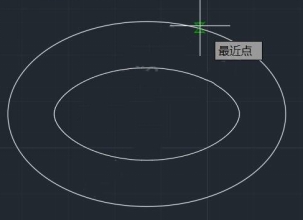

2.在绘图区上任意选取椭圆上的一点，选取该点为最近点；

两个椭圆之间的距离要怎么标注

3.接着选取第二点，第二点为另一个椭圆上的垂足；

两个椭圆之间的距离要怎么标注

4.选取结束也就完成了标注，如下图：



两个椭圆之间的距离要怎么标注

总结：CAD的对象捕捉功能帮助实现精准定位从而确定两个椭圆之间的距离，如果是要标注同心圆的距离，操作也是一样的。
