CAD冻结与开关图层有什么区别

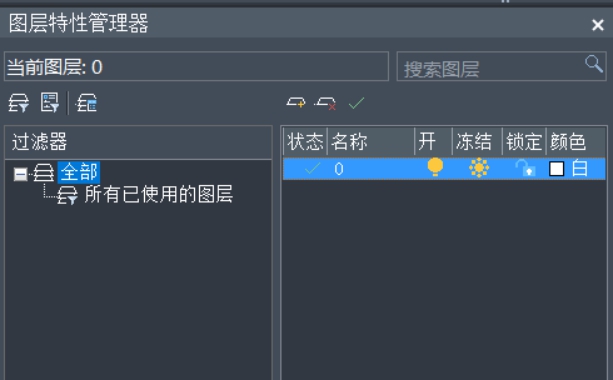

CAD软件中,图层管理器有冻结与开关功能,从表面上看,两者的功能相似:关闭图层和冻结图层后都是图层上的对象不显示,但实际上两者在实际工作上的用途是不一样的。

CAD冻结与开关图层有什么区别


当图层关闭时,图层上的对象不显示而且不打印,但图形的显示数据是有的,因此当我们全选时,关闭图层上的对象也会被选中,如果是三维图形,在消隐时,关闭图层上的图形会遮挡其他图形。由于关闭图层上的显示数据已经生成,在打开图层时无需重生成图形。当图层冻结时,图层上对象不仅不显示、不打印,而且也不会被全选选中,消隐是不会遮挡其他图形。当解冻的时候,这些图形的显示数据要重新生成。

关闭和冻结还有一个最重要的区别,而且这一点直接决定了两者的用途的不同:图层被关闭后,所有视口内都同时关闭,与开关不同的是,冻结是与视口关联的,因此图层管理器中有“冻结”、“新视口冻结”等不同设置。

以上内容介绍了在CAD中图层冻结和开关的区别,希望可以帮助到大家。
