如何在CAD水暖电中绘制指北针？

在建筑设计中，指北针用于标示图纸的方位，是总平面图和首层平面图的必要元素。如果每次通过绘制圆、箭头和文字来制作指北针，不仅耗时，而且不同图纸之间难以保持样式统一。软件中的通用图库提供了标准化的指北针图块，用户无需手动绘制，只需从图库中选用即可快速插入到图纸中。下面介绍具体的调用路径和操作方式。

问题描述：
CAD水暖电中如何绘制指北针？

步骤指引：

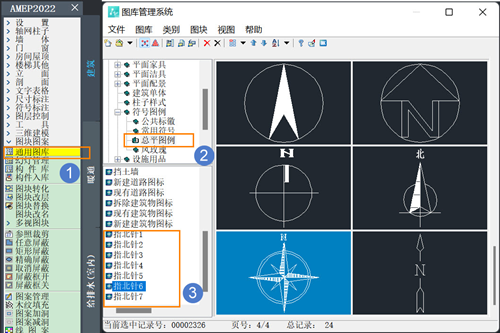

点击水暖电菜单【建筑-图块图案-通用图库】，调出图库管理系统，找到【plan-符号图例-总平图例】，有七个指北针的标准图案，直接点击就可以绘制。如何在CAD水暖电中绘制指北针？

选择所需样式后点击即可放置，图块带有“N”标识和方向箭头，符合标准图例要求，省时省力。
