CAD水暖电在接地线布置时接地极不生成的原因及修改
CAD水暖电在接地线布置时接地极不生成的原因及修改
在布置接地线时，如果导线已经绘制出来但接地极没有同步插入，往往会让用户以为功能未生效。实际上，接地线的绘制方式有纯线型和带图块两种模式，默认可能选择的是仅绘制线型，此时不会自动添加接地极符号。通过调整电气设置中的导线绘制方式，可以切换为线型加图块模式。下面介绍具体的设置步骤。
问题描述：
接地线布置时为什么不自动插入接地极？
步骤指引：
1.导线设置中可以选择接地线的绘制方式。

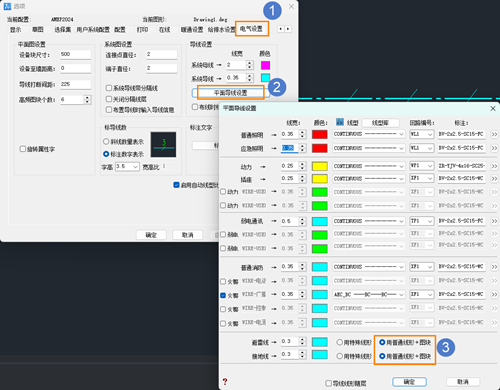

2.点击菜单【工具-选项】（【OP】快捷键），打开选项对话框，在【电气设置】页面，点击【平面导线设置】，在导线设置对话框中，对接地线选择【用普通线型+图块】，保存设置即可。
修改保存后，后续布置接地线时即会自动插入接地极，无需额外操作，出图更加规范。
