CAD机械版怎样直接编辑其他软件生成的符号标注？

在机械设计协作中，设计师常常需要打开和修改来自不同软件的工程图文件。其中，AutoCAD Mechanical格式的图纸广泛使用，但其粗糙度、形位公差、基准符号等标注以自定义实体形式存储，在其他软件环境中打开时往往无法直接识别和编辑。如果这些标注不能被正常修改，将直接影响图纸的审核、调整和后续使用，增加重复劳动的成本。为了解决这一兼容性问题，软件提供了专门的配置选项，能够将这些符号标注识别并转换为可编辑对象。下面详细介绍操作步骤。

问题描述：

AutoCAD Mechanical 图纸的粗糙度、形位公差等符号标注属于自定义实体，CAD机械版如何设置兼容，可以直接编辑内容？

步骤指引：

CAD机械版2025及以上版本具有此功能。

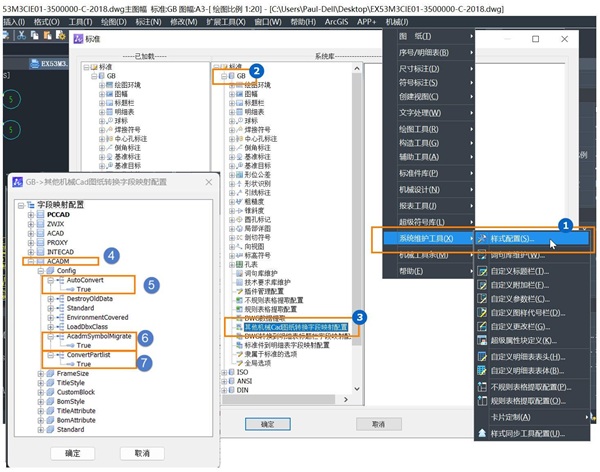

机械菜单中点击【机械】-【系统维护工具】-【样式配置】，在【系统库】一栏下展开【GB】，鼠标双击【其他机械Cad图纸转换字段映射配置】，在【ACADM】下将【AutoConvert】、【 AcadmSymbolMigrate】和【 ConvertPartist】都设置【True】，重新启动软件即可。

完成上述配置后，外来图纸中的符号标注将被自动识别并转为可编辑状态，无需手动逐个转换，方便您直接修改内容。需要注意的是，该功能在2025及以上版本中支持，配置完成后需重新启动软件方可生效。如果您在操作中仍有疑问，欢迎在评论区留言，我们会及时为您解答。祝您绘图顺利！
