怎么用CAD机械版控制局部，放大图中的剖面线随放大倍数变化
在CAD机械版出图时，局部放大图里的剖面线间距究竟该不该跟着放大倍数走？这个问题看似细微，却常常让图纸标准化工作卡壳，若间距不跟随，放大了的剖面线会显得稀疏，影响美观；若完全跟随，又可能破坏全图填充风格的一致性。其实软件早已内置了控制选项，只是藏得比较深，未被大多数人发现。接下来让我们一起看看吧，通过简单的样式配置，让局部详图中的剖面线听话地按你的需求变化。
问题描述：

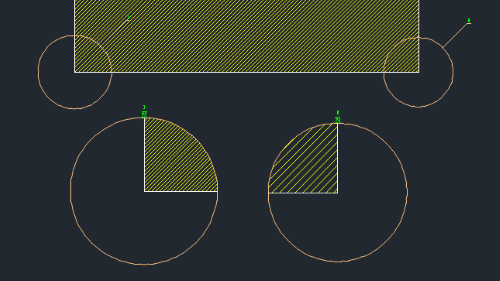

如下图，图左局部放大图与原图的剖面比例是相同的，图右则是按放大图比例缩放。怎么设置局部详图中的填充是否跟随局部缩放比例？
步骤指引：
1.点击菜单【机械-系统维护工具-样式配置】（【ZWMSTYLEMANAGER】命令），打开设置对话框；

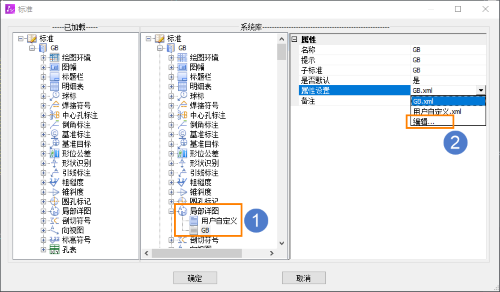

2.在【系统库】中，找到当前使用的【局部详图】样式，【属性设置】中点击【编辑】；

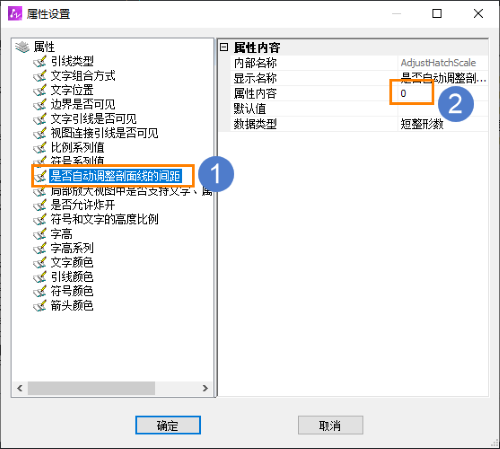

3.【是否自动调整剖面线的间距】的【属性内容】进行设置【0】否或【1】是。

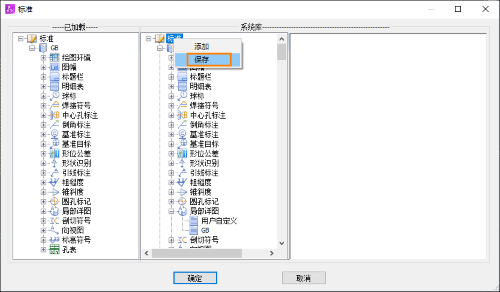

4.回到【系统库】，在【标准】上右键菜单点击【保存】，完成修改设置。
以上就是本文的全部内容，希望对大家有所帮助，有任何疑问欢迎在评论区留言~
