为什么CAD建筑版打印图纸不显示门窗等建筑对象

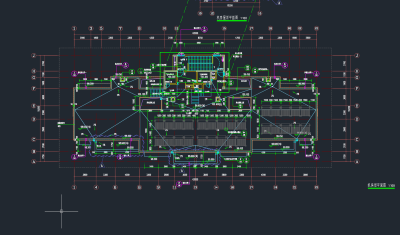

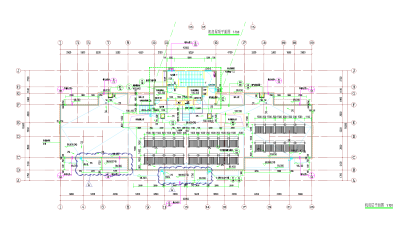

明明在模型空间里门窗、轴网、标高都显示得清清楚楚，结果打印出来的图纸上却只剩孤零零的墙线？做法标注、坐标标注全部凭空消失，这不仅导致图纸信息残缺，更直接影响项目沟通与施工进度。这种“显示正常、打印失踪”的怪现象，其实与绘图逻辑无关，而是打印设置中的一个关键选项在作祟。接下来让我们一起看看吧。
问题描述：

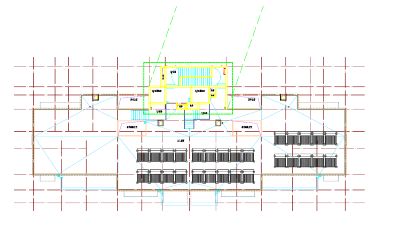

使用CAD建筑绘制的图纸，在打印出图后，发现不显示门窗、轴网标注、坐标标注、做法标注、标高标注等建筑对象，这是什么原因？
原因分析：

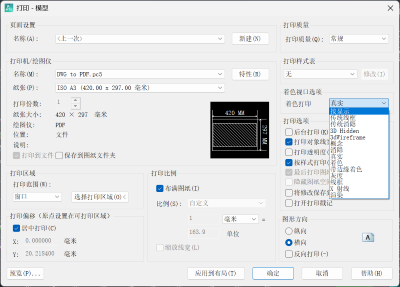

CAD建筑模块绘制的大部分实体，打印后都不能显示，一般与打印设置有关系，如：【着色打印】选项不是“按显示”，而是选择了“消隐”或“真实”等其他模式。
解决方案：

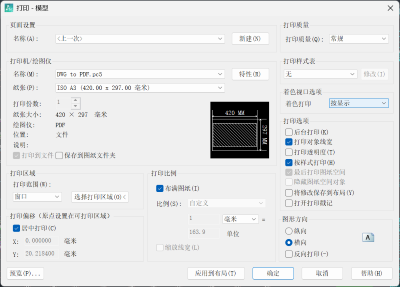

在CAD打印设置面板，将【着色打印】选择为“按显示”。
再次打印，就不会丢失中望建筑图形了。
