为什么CAD中彩色的图显示黑白
在使用CAD软件时，你是否遇到过这样的困扰：精心绘制的彩色图纸，在布局空间或打印预览中意外地显示为黑白？这不仅影响视觉判断，更可能干扰后续的绘图与输出工作。通常，这一现象并非图纸本身出了问题，而是软件中的“打印样式”设置发挥了作用。具体来说，当在页面设置中应用了带有黑白映射的打印样式表，并勾选了“显示打印样式”时，视图便会以模拟打印效果的方式呈现。接下来让我们一起看看如何快速定位并解决这一问题~
问题描述：

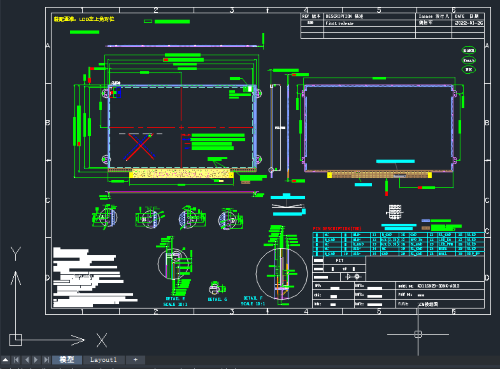

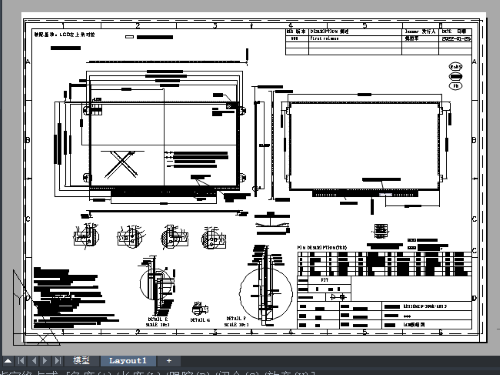

图纸为彩色，但软件里显示黑白是为什么？
原因分析：
在页面设置里，应用了黑白打印样式，并应用了【显示打印样式】。
解决方案：
1.在问题布局中，点击菜单【文件-页面设置管理器】（【PAGESETUP】命令）；
2.点击【修改】，进入当前的打印设置；

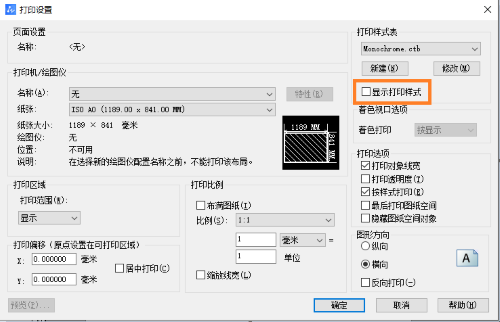

3.将【打印样式表】里的【显示打印样式】的勾去掉，然后【确定】完成打印样式设置，布局显示颜色将恢复为同模型空间一致。
以上就是本文的全部内容，希望对大家有所帮助，有任何疑问欢迎在评论区留言~
