CAD怎样检查线段是否连接
CAD怎样检查线段是否连接
在设计绘图工作中，确保线段准确连接是保障图形完整性与准确性的关键。当需要对图形进行填充、计算面积、创建面域等操作时，若线段连接出现问题，就会导致这些操作无法顺利执行，进而影响整个设计流程。比如在建筑图纸绘制中，墙体、门窗等图形若线段未连接好，可能使后续的面积统计出错，影响工程造价估算；机械设计里，零件轮廓线连接不当，会造成加工尺寸偏差，致使零件无法正常装配。因此，掌握检查线段是否连接的方法，对计算机辅助设计绘图者而言至关重要。接下来，将为您详细介绍在计算机辅助设计软件中检查线段连接状态的多种实用技巧与作流程 。
问题描述：
如何检查线段间是否首尾相连，中间没有间隙？
步骤指引：

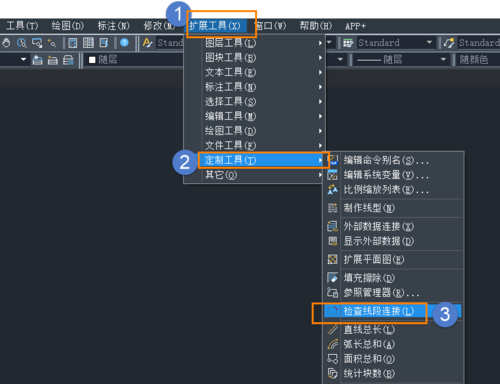

点击菜单【扩展工具-定制工具-检查线段连接】（【ZwCloseLine】命令）

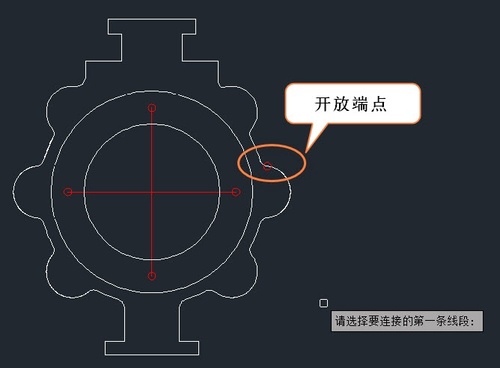

选择要检查连接的线段，回车，线段断开连接的地方软件就会用红色小圆圈圈出来。
找到断点之后，还可以根据命令行提示，选择两条直线进行闭合。
以上就是本篇的全部内容了，希望能对小伙伴们有帮助！感谢大家的阅读和支持！
