CAD中为什么捕捉不到交点/捕捉数值不正确
CAD中为什么捕捉不到交点/捕捉数值不正确

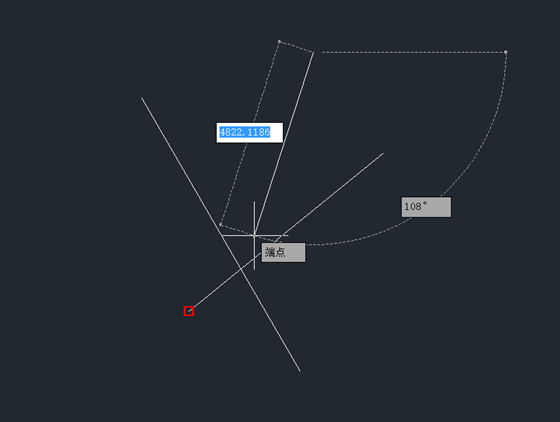

当你在CAD中精心绘制图纸时，最让人抓狂的莫过于：明明开启了对象捕捉，光标却像着了魔一样死活不肯停在想要的交点上；或者明明输入了精确坐标，图形却跑到了莫名其妙的位置。这种"捕捉失灵"的情况，相信每个CAD使用者都遇到过。今天，我们就来彻底解决这个困扰无数设计师的难题。如下图所示，为什么始终捕捉不到两条线的交点？或者捕捉到的距离数值不对，差距很大。

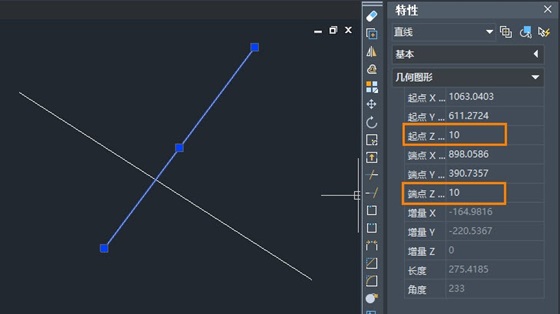

这是因为线条不在一个平面上，有的图形有Z轴坐标值。
或者是因为交点捕捉设置没有打开。
- 方案一：
选择图形，【Ctrl+1】打开特性栏，在特性栏中观察图形Z轴的坐标值，如果不在一个平面上，在特性栏中进行修改，使之相同。
或者用菜单【扩展工具-定制工具-Z轴归零】（【ZVALTO0】命令），选择图形，将其Z坐标变为0. - 方案二：
点击菜单【工具-草图设置】（【DSETTINGS】命令），在【对象捕捉】页面，将【交点】勾上。
