3D建模软件装配中如何选择跨层级子装配的零件特征作为约束基准？

在装配体设计过程中，当不同子装配中的零件需要互作为约束基准时，默认情况下软件限制了跨层级的特征选取，导致无法选中其他子装配内的面、轴或边作为参照。这一限制可通过修改软件配置中的“跨层级约束”选项来解除。启用后，即可在任意子装配之间自由选择约束基准，无需重新组织装配结构。

问题描述：

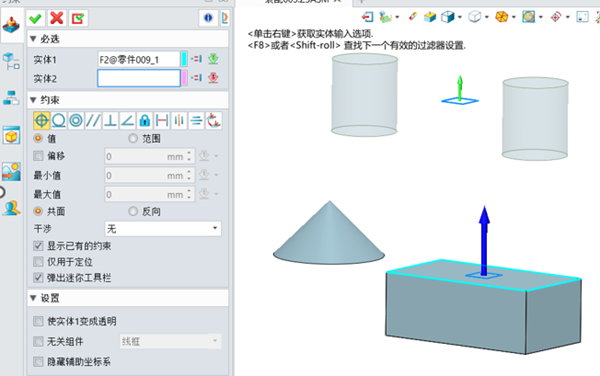

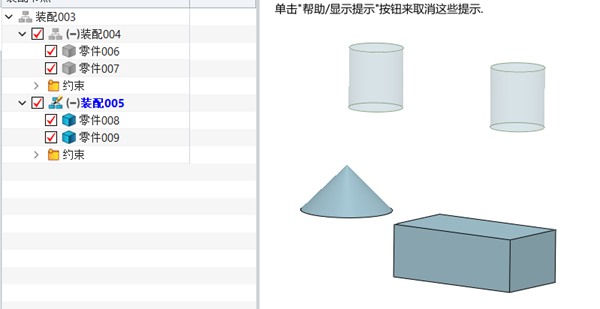

装配结构如下图所示，当我们为【装配005】中的【零件008】添加约束时，无法选中【装配004】中的零件特征作为约束基准，比如：【实体1】选择了矩形的面，【实体2】无法选中【装配004】中的两个柱体，那么该如何操作呢？

步骤指引：

在软件的默认设置中，子装配之间是无法相互添加约束的，需要在【配置】中勾选【跨层级装配约束】。

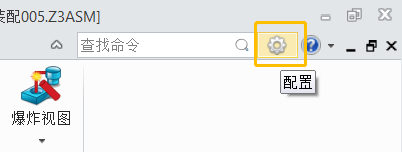

1. 打开软件，点击右上角的齿轮图标【配置】；

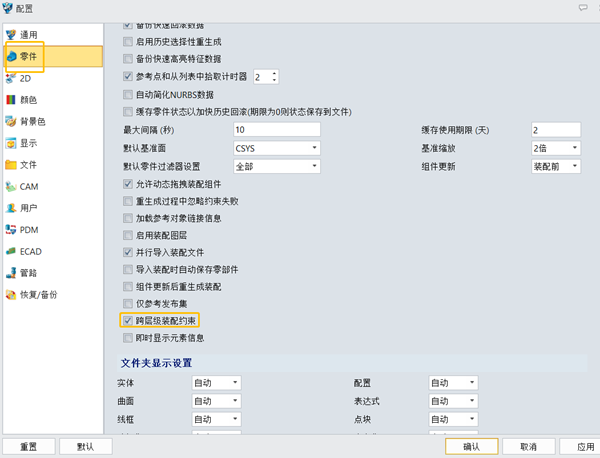

2. 点击【零件】，勾选【跨层级约束】，点击【确认】。

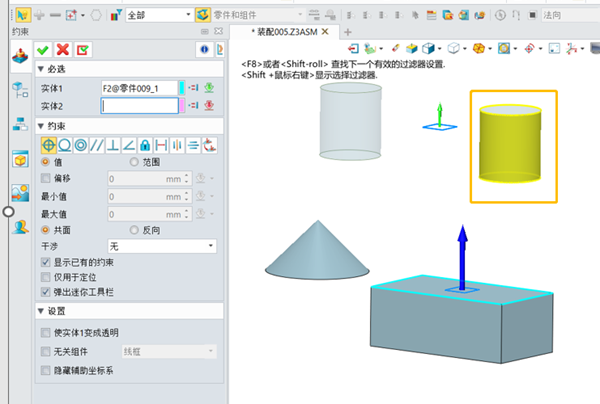

3. 重新添加约束，【装配004】中的零件可选。

开启跨层级约束后，不同子装配间的零件特征均可相互选取，约束添加不再受层级限制。若需恢复默认行为，按相同路径取消勾选即可。如有其他疑问，欢迎在评论区留言。祝您设计顺利！
