3D建模软件钣金沿线折弯如何创建小角度凸缘
3D建模软件钣金沿线折弯如何创建小角度凸缘
在钣金设计中常需创建角度极小的凸缘。然而，使用【沿线折弯】功能可能会导致失败，提示并非命令本身限制，而是默认的建模精度已无法满足如此细微的几何构建。
这通常意味着，您已触及了软件默认公差设置的边界。您只需要通过将模型精度从0.01提升至0.001，即可为小角度特征提供足够的“容差空间”。
问题描述：
用【沿线折弯】创建小角度的凸缘，操作失败，如下图：
原因分析：
由于角度值较小，缺省精度0.01下，容差不够导致结构创建失败。在小数值建模情况下，通常建议提高模型的精度。
解决方案：

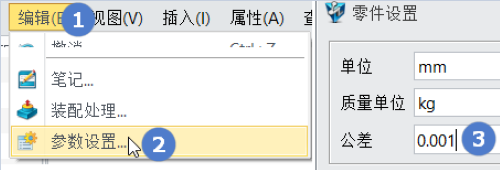

1.单击菜单栏中的【编辑】，从下拉列表中选取【参数设置】，在弹出的【零件设置】面板中设置公差为【0.001】。

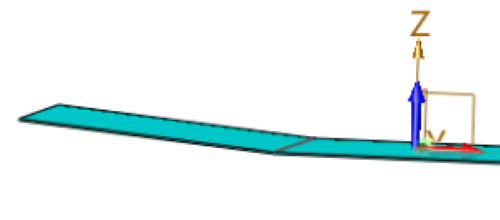

2.重新执行【沿线折弯】操作，效果如下图。
以上就是本篇文章的全部内容，希望对你有所帮助！
