3D建模软件定制标题栏时变量如何与零件自定义属性关联
在3D工程图标题栏定制中，手动关联零件自定义属性不仅效率低下，且易导致信息不同步。面对系统变量无法直接匹配用户自定义属性（如颜色、编码）的常见痛点，掌握正确的变量关联方法是实现标题栏自动更新的关键。接下来让我们一起看看吧~
问题描述：
在定制标题栏时，软件默认使用代码形式的变量来对应零件标题栏的属性，但我们经常需要在零件属性中自定义一些属性变量，系统自带的变量没有对应的关联变量，这就需要手动修改变量进行关联。

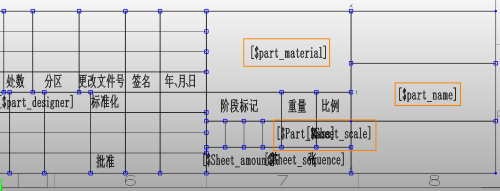

定制标题栏时需要使用代码形式的变量来关联零件属性

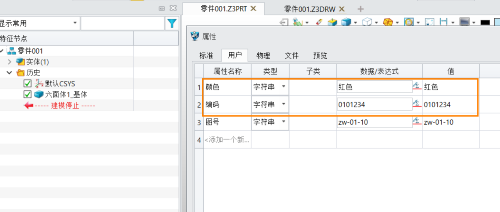

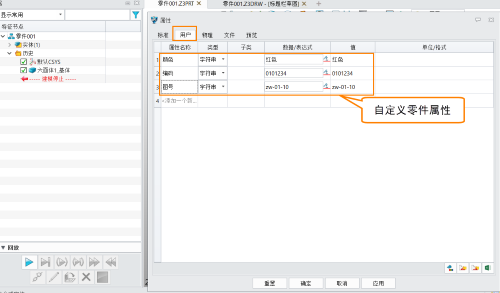

在零件属性里，【用户】下可以自定义一些零件属性，如下图的颜色、编码和图号

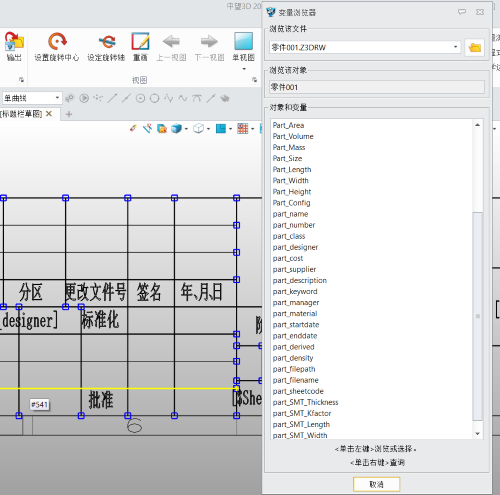

在【变量浏览器】中系统自带的变量没有自定义属性的变量
步骤指引：
1.我们知道自定义的零件属性是属于零件的变量，所以其命名规则也应为【[$part_XXX]】， 如零件材料是【[$part_material]】，零件名是【[$part_name]】

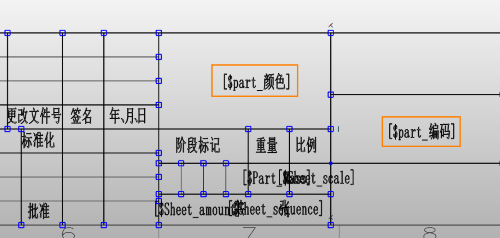

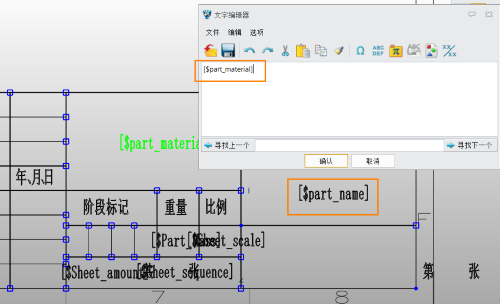

2.在定制工程图标题栏时，只需任意调用一个零件的系统变量，然后将变量内容更改为自定义零件属性的名字即可。如这里将【material】改为【颜色】，【name】改为【编码】

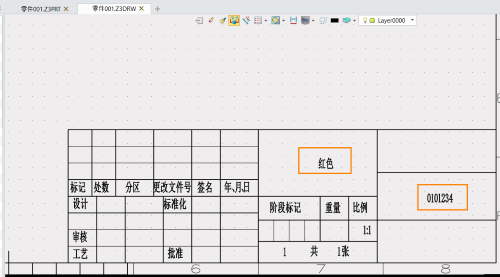

3.然后上述定义好的零件001出工程图就能关联自定义零件属性
以上就是本文的全部内容了，感谢大家的耐心阅读和支持。有任何疑问欢迎在评论区留言~
