中望机械 2019:超级卡片功能快速完成文本表格绘制

产品教程 2018-12-05 13:49:46 11620
返回

CAD设计过程中,编排工艺卡片、汇总明细项、编制图样目录等文本表格相关工作内容非常繁琐。设计师如果通过手动绘制表格和文本来操作,效率往往是十分低下的。而一款“智能”的软件,即使在“文本表格调用”这种细节上也能够帮助设计师提高效率。中望CAD机械版2019提供的“超级卡片功能”,让设计师可以直接调用已配置过的卡片,快捷进行填写和分页,高效完成文本调用。


图1:中望CAD机械版超级卡片功能

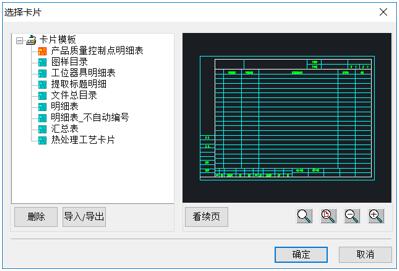

中望CAD机械版的超级卡片功能使用便捷,设计师执行命令MCC即可直接调用该功能。设计师可根据自己的实际需求直接使用默认配置的卡片,也可以根据个人需求进行自定义,进行内容填写和绘制,形成不同的卡片类型。

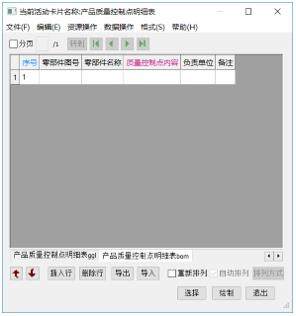

图2:超级卡片的填写


图3:超级卡片的生成

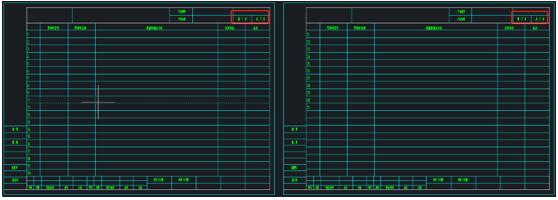

不仅如此,中望CAD机械版的超级卡片功能还支持设计师根据填写内容的多少进行自动分页和页码的自动生成。同时,如果需求发生改变,设计师需要对过往设置好的卡片进行修改和编辑,只需通过MCE命令重新进行编辑即可。

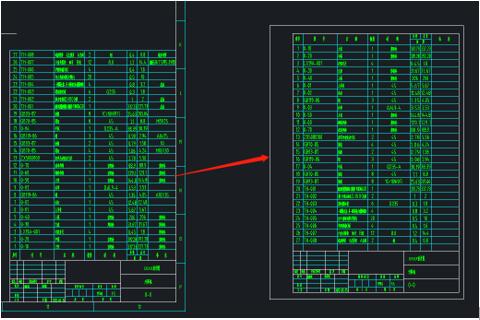

 图4:自动生成单独的明细表格

小结:中望CAD机械版直接处理卡片内容的实现,极大简化了设计师文件表格调用过程中的繁琐步骤,且软件明细表的生成处理也与超级卡片关联,设计师可根据超级卡片中定义好的表格样式单独生成明细表,从而提升设计体验和工作效率。
