中望建筑：怎样实现楼梯样式快速绘制
返回楼梯是建筑设计中常见的构件之一，手动绘制操作繁琐费时，专业的CAD建筑软件就能实现楼梯的快速绘制，给设计工作带来极大便利。这也是中望CAD建筑版所具备的强大的功能之一，且可以在二维和三维视图中同步展示。
一.快速绘制双跑楼梯

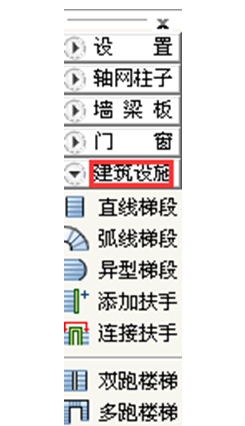

打开中望CAD建筑版，左侧菜单栏中选择【建筑设施】——【直线梯段】，如下图1所示：
图1 中望CAD建筑版提供多种楼梯样式
中望CAD建筑版提供了由自定义对象建立的基本梯段对象，包括直线、圆弧与异型梯段，由梯段组成了常用的双跑楼梯对象、多跑楼梯对象。
将直线梯段、平板和扶手栏杆结合在一起就是常见的双跑楼梯了。它同样具有二维视图和三维视图。而楼梯方向线属于楼梯对象的一部分，随着剖切位置改变自动更新位置和形式。如果要将楼梯快速转换成没有踏步的坡道，只需修改扶手的高度、扶手宽度、踏步宽度与步数等的参数即可实现。

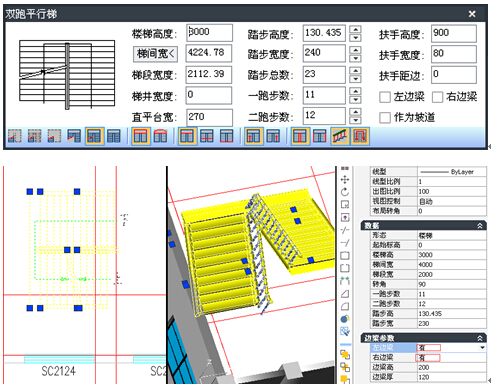

图2 中望CAD建筑版楼梯样式可进行参数化设置
二.快速绘制多跑楼梯

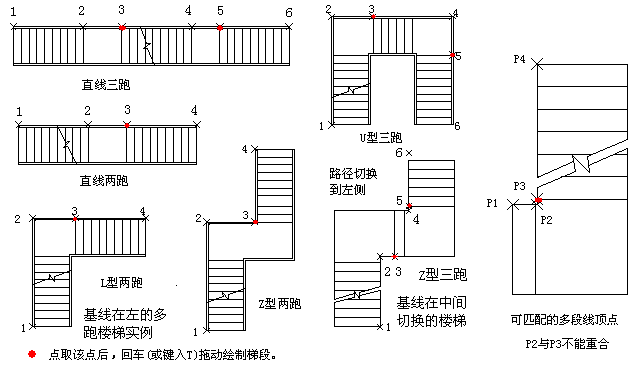

中望CAD建筑版的屏幕菜单中，点击【建筑设施】，即可找到【多跑楼梯】功能。它可以实现梯段和休息平台交替布置的设计要求，最常见的楼梯样式也可以轻松搞定。
图3/中望CAD建筑版快速绘制多跑楼梯

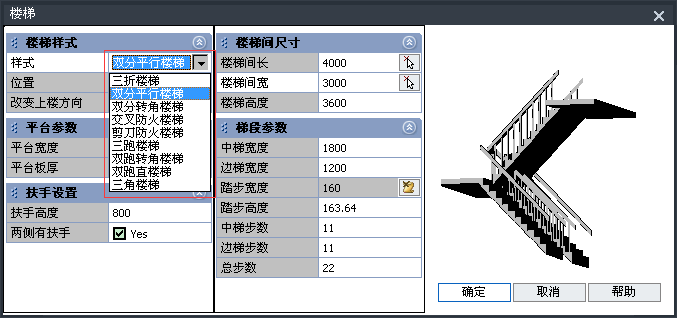

不仅如此，中望CAD建筑版还可以便捷地设计出特殊且个性化的楼梯样式。打开屏幕菜单命令中【建筑设施】——【其他楼梯】，在弹窗的界面对话框左边的样式下拉菜单中可以找到更多更细致的楼梯样式。最右侧是三维视图效果，可拖动鼠标来改变视口预览。
图4 中望CAD建筑版提供更多楼梯样式
针对楼梯设计会和建筑中的墙体或柱子等相关实体相结合的情况，中望CAD建筑版还体提供了楼梯面对碰撞的对象自动裁剪、自动契合等功能，让设计师更加高效地绘制出符合要求的楼梯样式。
