线性静力分析是力学分析方法的一种，当载荷应用于物体上时，物体发生变形，载荷作用到整个物体上。外部载荷会引起物体的内力和反作用力，使物体达到静力平衡。线性静态分析计算在应用载荷作用下的位移、应变、应力和反作用力。本案例通过对一个底座零件的仿真，来了解中望仿真线性静力分析的步骤。

如需获取完整教程及模型，请点此下载：底座零件静力分析.rar

1.导入模型

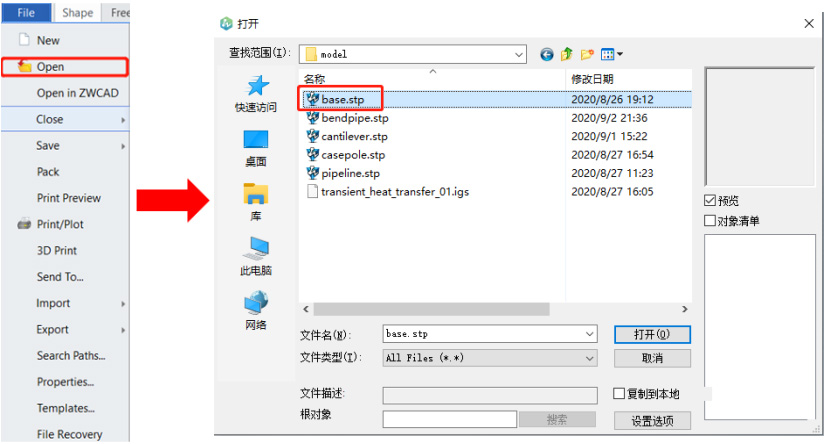

点击Ribbon栏中【File】→【Open】，导入模型对话框，点击【base.stp】，导入底座零件模型，如图1所示。

图1 导入模型

2.单位设置

本案例中长度单位为mm，其他保持默认。

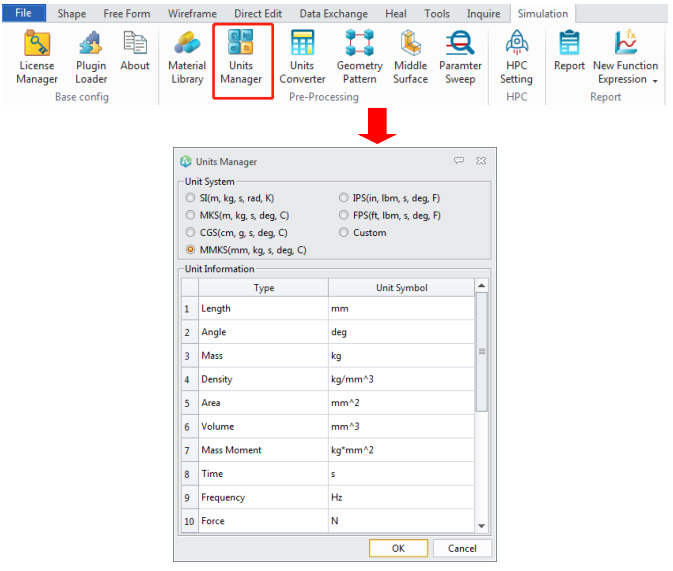

点击Ribbon栏中【Simulation】→【Pre-Processing】→【Unit Manager】打开单位设置对话框，本例中单位如图2所示。

图2 单位设置

3.新建仿真任务

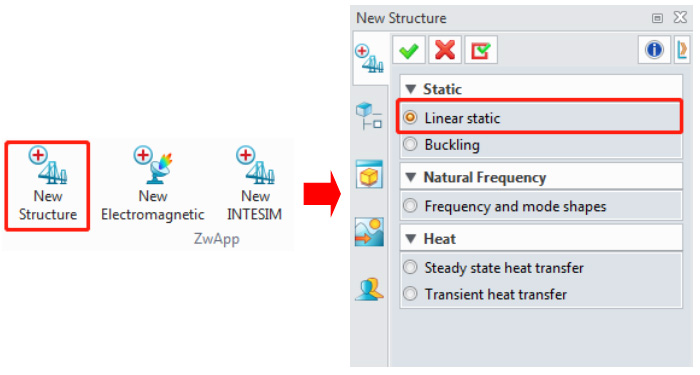

点击Ribbon栏中【Simulation】→【ZwApp】→【New Structure】打开新建仿真任务对话框，选择Linear Static进入线性静力学仿真页面，如图3所示。

图3 新建仿真任务

4. 模型材料设置

本例材料属性为Gray Cast Iron。

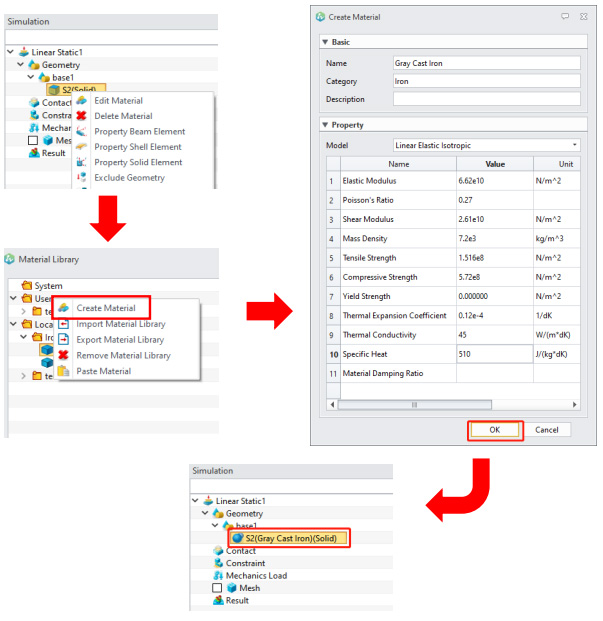

右键点击节点树下的【Linear Static】→【Geometry】→【base1】→【S2(Solid)】，点击【Edit Material】打开材料库对话框，在【user】选项处右键，选中【Create Material】,按图4所示设置好材料属性，并命名为【Gray Cast Iron】，点击【OK】后再次点击【OK】，返回节点树界面，【S2(Solid)】自动更改为【S2 (Gray Cast Iron)(Solid)】,说明Gray Cast Iron的材料属性已成功赋予给几何体。

图4 模型材料设置

5.施加固定约束

本例约束方式为固定约束，约束位置为底座的两个孔。

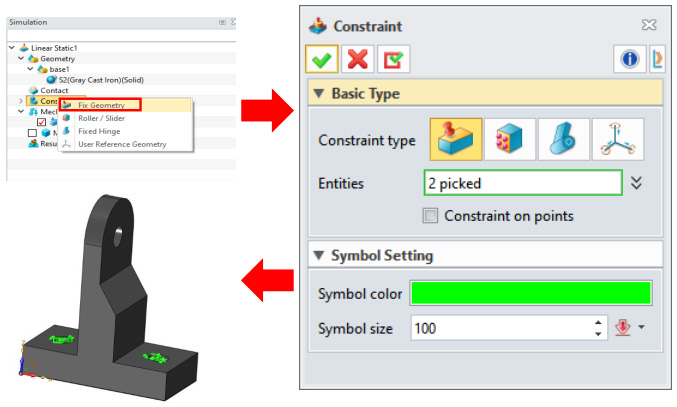

右键点击节点树下的【Linear Static】→【Constraint】，点击【Fixed Geometry】打开约束设置对话框，在Entities中选中几何体的两个孔的壁面，Symbol Color设置为绿色，Symbol Size设置为100，点击【】完成约束设置，如图5所示。

图5 施加固定约束

6.施加载荷

本例中载荷形式为力载荷，大小为50N，施加位置为底座的六边形面上，方向朝内。

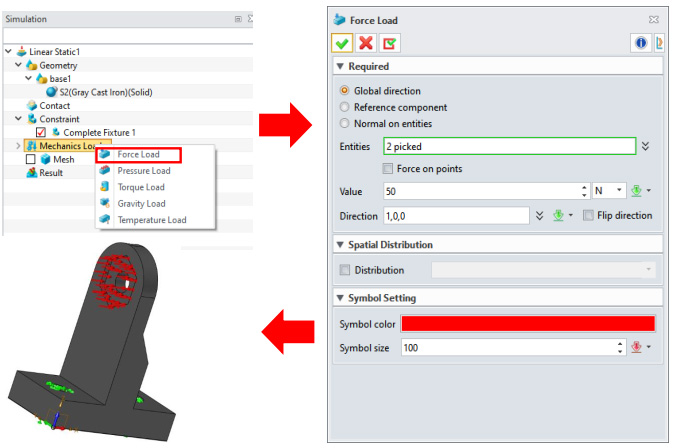

右键节点树下的【Linear Static】→【Mechanics Load】，选择【Force Load】打开力载荷设置对话框，在Entities中选中几何体的六边形面，选择Global Direction， Value设置为50，单位选择N， Direction设置为X轴正方向，Symbol Color设置为红色，Symbol Size设置为100，点击【】完成力载荷设置，如图6所示。

图6  施加力载荷

7.网格划分

本例网格尺寸为4.41798mm，容差为0.01mm，使用ZW网格划分器划分网格。

右键点击节点树下的【Linear Static】→【Mesh，Mesh】，点击【Create Mesh】打开网格创建对话框，理论上网格数量越多，网格划分就越精细，计算越准确，但仿真时间也将增加，一般保持默认设置即可，Mesher选择ZW，划分方式选择Standard，Mesh size设置为4.41798mm，Toleration设置为0.01，Element type设置为Auto，在Options中选择Second order以生成二阶网格，点击【】完成网格划分设置，如图7所示。

图7 网格划分

8.仿真计算

右键点击节点树下的【Linear Static】→【Result】，点击【Calculate】运行求解器计算。进度栏中会显示当前仿真进度，运行结束后，将在节点树下会出现一些默认的结果。，如图8所示。

图8 仿真计算

9.结果查看与后处理

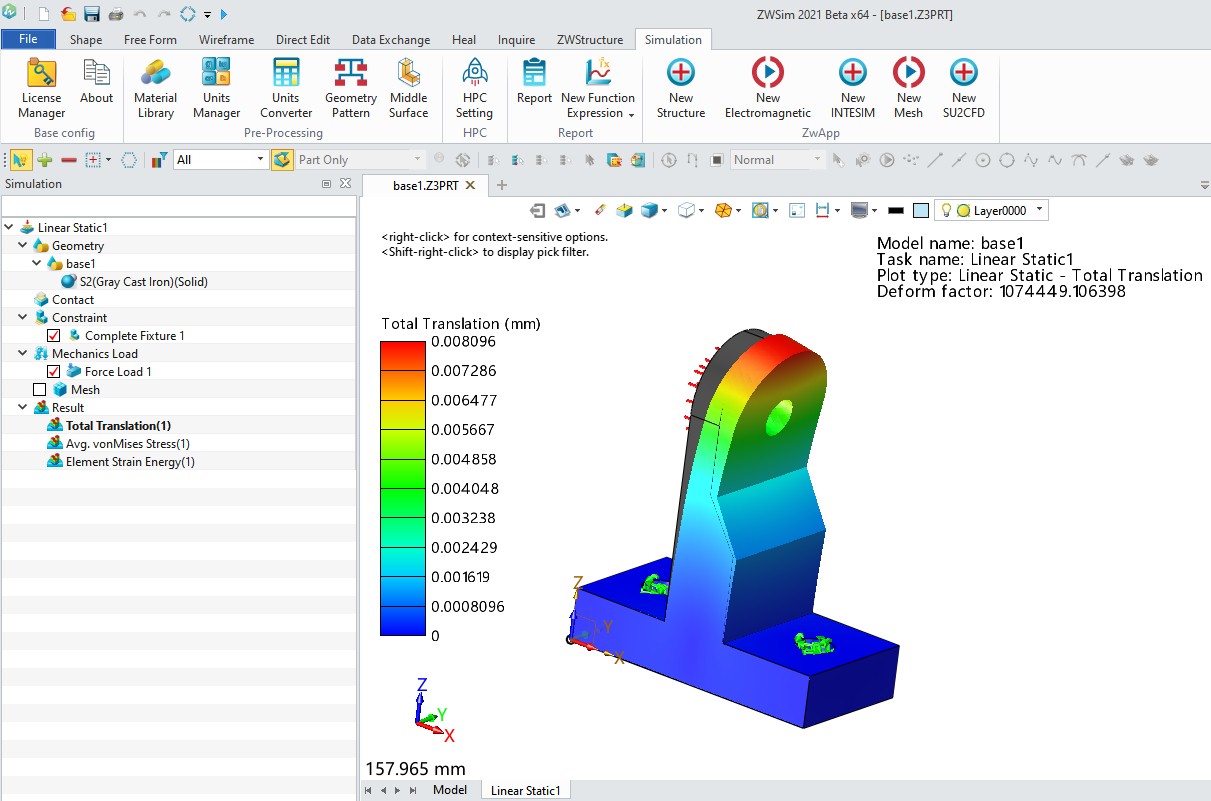

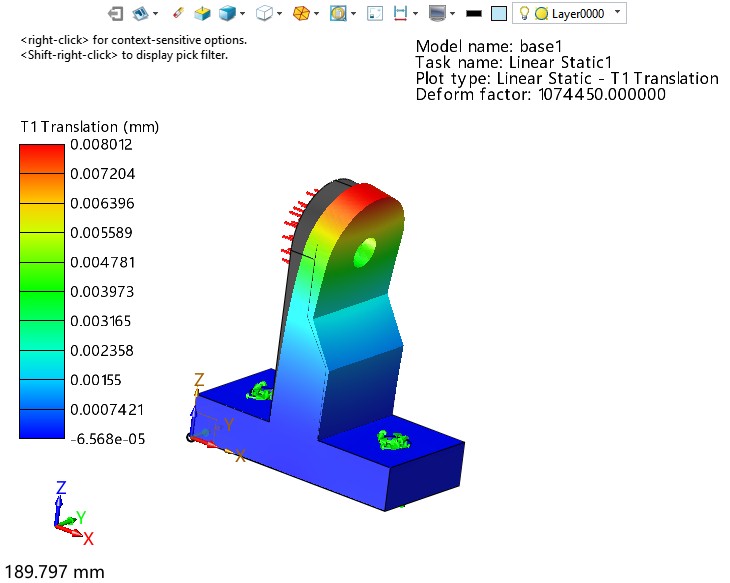

在节点树【Linear Static】→【Results】下可查看求解结果云图，如图9所示。

图9 结果查看与后处理

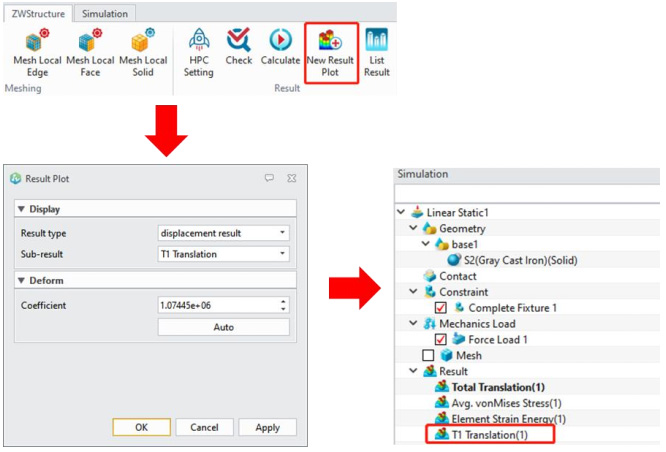

如需查看更多结果，可点击Ribbon栏中的【ZWStructure】→【Result】→【New Result Plot】打开结果绘图对话框，选择想要查看的结果，点击【OK】，结果云图将被添加到节点树的【Result】下，双击新添加的结果即可显示结果云图。

（a）

(b)

图10 查看更多结果云图

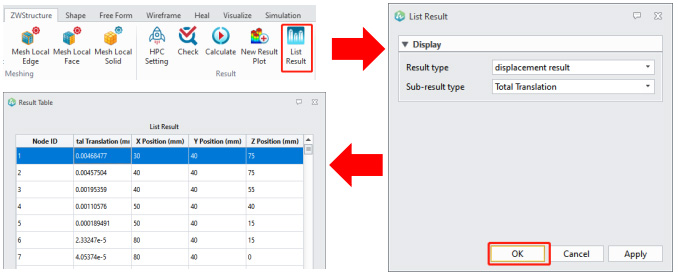

如需查看节点和单元数据，点击Ribbon栏中【ZWStructure】→【Result】→【List Result】打开结果列表对话框，选择想要查看的数据，点击【OK】，即可查看相应的数据列表，如图11所示。

图11 查看数据列表

10.生成算例报告

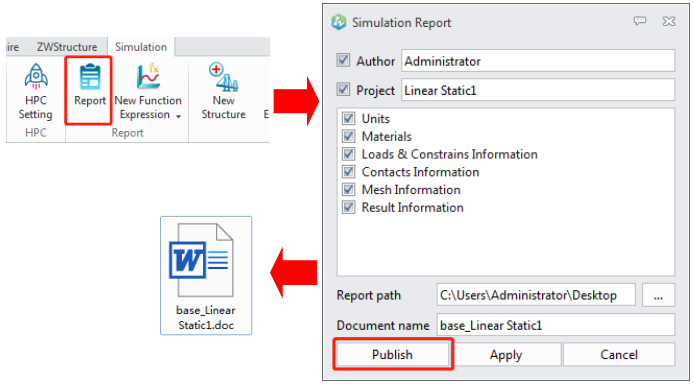

点击Ribbon栏中【Simulation】→【Report】打开报告对话框，选择想要输出的报告内容，点击【Publish】，即可生成相应的算例报告，如图12所示。

图12 生成算例报告
