CAD如何设计等边梯形

常见问题 2021-01-12 15:08:18 1686
返回

1.打开中望CAD软件；

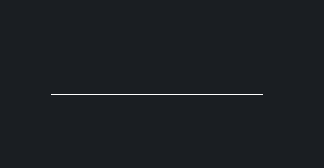

2.点击页面左侧任务栏里的【直线】，绘制一条水平直线，以此作为梯形的底边；

CAD如何设计等边梯形

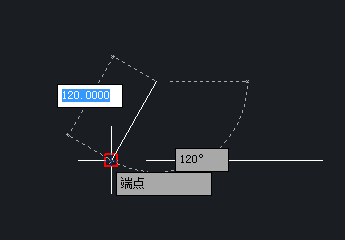

3.使用【直线】命令把底边左端点作为起点画出一条长度为120，角度为120度的直线；

CAD如何设计等边梯形

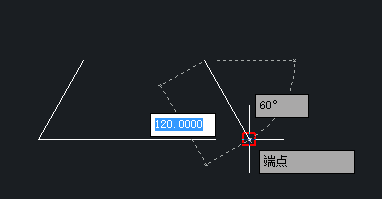

4.再次使用【直线】命令，吧底边右端点作为起点画出一条长度120，角度60度的直线；

CAD如何设计等边梯形

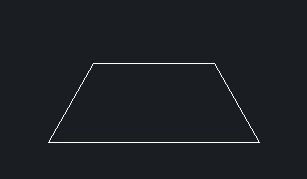

5.最后，使用【直线】命令将两条斜边的上端点连接起来，一个完整的等边梯形就绘制好了。

CAD如何设计等边梯形
