产品简介
一款基于中望CAD图形平台开发的汽车线束软件。以前沿的线束设计理念为指引，结合国内外众多优秀线束工程师和软件工程师的丰富经验，用先进的线束对象概念服务于汽车线束图纸设计和图纸分析

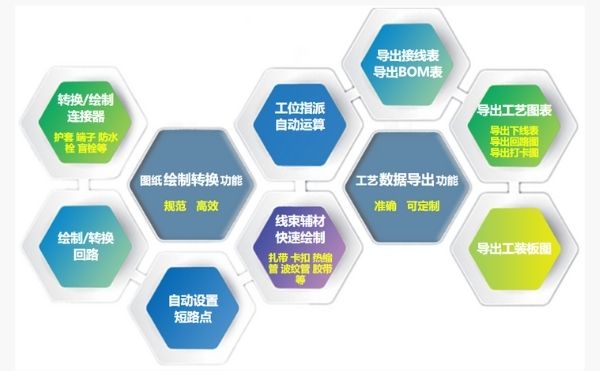

产品亮点

1、新图绘制

新图纸的绘制支持将图块数据录入中线数据库中绘制新图时调用，也支持使用图库管理功能调用本地的图块数据进行新图纸的绘制观看演示视频

2、转换连接器

无中线基础数据库支持时，中线CAD软件可以从图纸中快速提取连接器信息、自动生成端位。软件提供的多种针对性转换工具，支持快速、准确、规范的转换图纸。 有中线基础数据库支持时，软件可以直接从数据库中调取连接器图纸及信息。数据库包括护套及其适配的端子、防水栓、盲栓、附件等工艺信息。观看演示视频

3、转换回路

可将主机厂线束图纸回路信息快速转换成自己的企业标准格式。中线CAD提供5种回路画法的转换，方便工程人员快速转换回路，规范图纸。为后续数据的处理提供依据，既能保证回路不重复，又能保证绘制回路一致性和规范性。应用快速标注长度、插入分支点功能，为后期计算电线长度提供理论依据。观看演示视频

4、自动设置短路点

软件突破传统人工定义短路点位置的方式，可以快速推荐线束图纸中需要短路的线号，并智能推荐最合理的短路点位置，自动匹配短路点压接件、辅助、剥皮长度等工艺数据，完成最优化设计方案；即大大缩短查找待短路线号的时间，避免遗漏短路点；也可以最优化的节约电线材料，降低生产成本。观看演示视频

5、线束辅材快速绘制

线束辅材快速绘制包含匹配孔位，匹配护套余量，匹配剥皮余量，匹配防水栓，匹配端子，设置护套线、绞线，设置汽车线束中各类包扎材料、定位装置等。既能快速绘图，又能保证图纸的规范化、标准化,并可直接统计到产品BOM内。其中匹配护套余量，匹配剥皮余量，匹配防水栓，匹配端子的功能也可通过中线基础数据库匹配。观看演示视频

6、工位指派，自动运算

完成工位指派后，符合中线CAD数据导出需求的线束图纸就已绘制完成。软件将自动计算每一根回路的截线长度、读取图纸信息，生成各种工艺信息 当线束设计有变更时，只需在线束图纸中修改变更处，软件会自动重新运算，用户只需在导出一次工艺图表即可。观看演示视频

7、导出接线表，导出BOM表

一键导出生产所需的下线工艺卡，方便生产作业，一目了然； 根据数据源快速统计和汇总物料信息，准确快速的生成BOM，可以将BOM导出到EXCEL表格，也可以将BOM导出到当前图纸中。大大提高工作效率并减少了工作失误；观看演示视频

8、导出工艺图表

导出短路工艺卡、短路工艺图示，并可以根据工艺所需进行调整； 导出裁线工艺卡、导出预装图、预装工艺卡,也可定制导出其他工艺数据图表。观看演示视频

9、导出工装板图

中线CAD可以快速导出1:1的工装板图，并可自由调配各支线、插件的位置。节省了大量的时间提高了工作效率。观看演示视频

了解更多关于中线CAD
