CAD水暖电如何在转条件图时批量转换图元图层？

在进行条件图转换时，为了确保各专业能够正确识别图纸内容，通常需要将图元对象统一到标准图层。水暖电的转条件图功能支持在转换过程中同步完成图层转换，避免二次调整。下面以墙线为例，说明具体操作步骤。

问题描述：

相同的图元对象可能在不同的图层，如何在转条件图时，转换图元图层。

步骤指引：

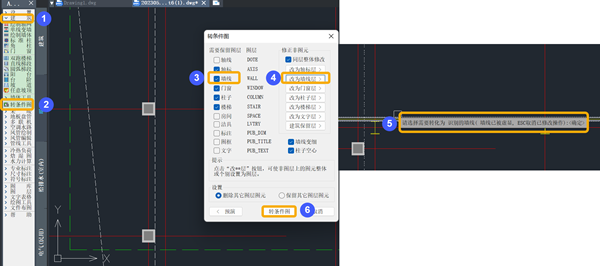

1. 点击水暖电菜单【暖通-建筑-转条件图】命令；

2. 以墙线为例，勾选墙线，选择【改为墙线层】，选择需要转换为墙线的对象；

3. 选择完成后，空格键确认，点击转条件图，完成转换。CAD水暖电如何在转条件图时批量转换图元图层？

勾选对应图元类型并选择目标图层后，转条件图时将自动完成图层归整，减少后续手动调整的工作量。如有其他疑问，欢迎在评论区留言。祝您工作顺利！
