CAD机械版绘制中心线的方法
CAD机械版绘制中心线的方法
在机械设计制图领域,中心线不仅是图纸上的简单线条,更是定义几何对称性、标注尺寸基准和指导加工装配的基础。对于使用CAD机械版的设计师而言,熟练掌握绘制精确、规范中心线的方法,能有效提高工作效率。无论是绘制轴类零件、法兰盘还是复杂装配体,一条正确的中心线都能让设计意图一目了然。本文将详细介绍在CAD机械版中绘制中心线的操作步骤。接下来,让我们一起看看吧。
问题描述:
CAD机械版中,如何绘制圆、矩形等图形的中心线?
步骤指引:

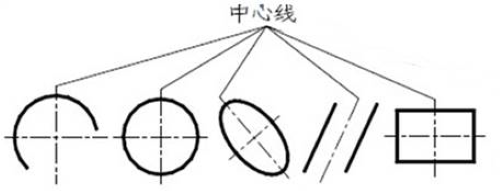

1.CAD机械版有中心线功能,可以对圆、圆弧、平行线等识别做出中心线。

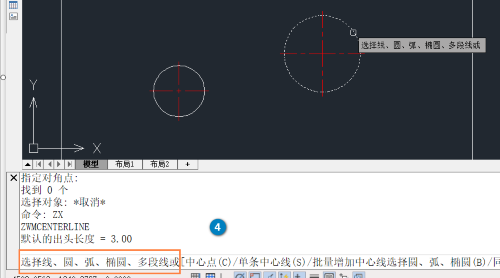

2.点击菜单【机械-绘图工具-中心线】(快捷键【ZX】),选择图形即可绘制出中心线。
以上就是本篇文章的全部内容,希望对你有所帮助!
