龙腾冲压模具:自动拆图告别低效CAD设计工作

产品教程 2013-12-18 10:12:17 5667
返回

 中望软件近期发布的基于全新的中望CAD+平台上的新龙腾冲压模具,作为一名中望CAD的老用户,我第一时间下载使用,发现有许多实用功能如拆分模板功能,确实能够为我们设计师的日常工作提供更便捷的操作方式。下面,我就和大家分享一些使用该款冲压模具软件的体验和感受,希望对大家提高CAD模具设计效率有所帮助。

 通常情况下,我们设计师在进行模具设计时,都需要绘制模具的分解图。详细完善的分解图有助于后期模具的加工制造。一般而言,模具分解图要求绘制穿线孔、标注模板尺寸、列出加工说明、添加图框。如果采用手动操作,会造成许多重复性的工作,效率低下。简单的模具分解图至少也需要花费半天时间,而复杂的分解图则需要2到3天。

 经过使用,我发现中望龙腾冲压模是一款高效的CAD设计软件。它具有强大的拆分模板功能,设计师可以便捷地设置分解图中的穿线孔,加工说明,标注尺寸,套图框等项目内容。如此一来,原来多个步骤手动操作的过程,现在由软件一次性自动完成,减少了重复性劳动和人为错误,从而有助于设计师告别低效的CAD设计工作!

    图一 中望CAD龙腾冲压模的拆分模板功能界面

 在龙腾冲压模中进行“自动拆图”的操作非常简便:设计师可以在“模板分离”对话框中直接选择分解图输出项“绘制穿线孔”“列出加工说明”“标注尺寸”“自动套图框”,然后选择“尺寸图层”“文字图层”等分别进行参数设置。选择总图后,各分解图即刻生成。

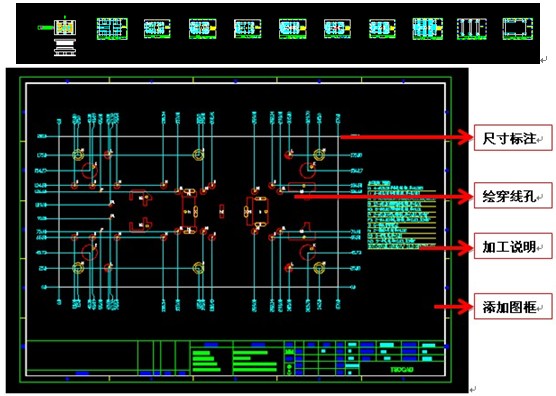

    图二 中望CAD龙腾冲压模自动拆分图纸

 中望龙腾冲压模强大的拆分模板功能,可以一次性将整套图纸自动拆分为单张CAD图纸,并且自动按照图纸名称、编号命名,排列美观大气。

 更多中望全新龙腾冲压模的实用设计功能,可到:https://www.zwsoft.cn/download免费下载使用体验。



    (注:中望CAD+是中望软件旗下子公司广州中望数字化设计软件有限责任公司的软件产品。)
