实现快速设计汽车轮毂五大步骤

经验技巧 2014-08-11 13:50:17 5667
返回

       汽车轮毂设计是汽车CAD造型设计中一个举足轻重的环节,如何灵活、快速设计企业所需要的轮毂三维CAD模型?成为轮毂制造厂家和CAD设计师们共同关心的问题。本文专访某汽车行业的资深三维CAD工程设计师Joe,以三维CAD软件中望3D2013为例,为大家展示如何快速绘制汽车轮毂。

       汽车三维CAD设计师Joe表示,进行轮毂的三维CAD设计,可通过轮毂基体创建、轮幅创建、把轮幅和轮毂基体做布尔加运算、旋转切除轮毂花纹、用倒圆角功能做最后的倒圆角修饰等五大步骤进行。在这几个步骤上,对比其他三维cad设计软件,中望3D的操作流程更加简易清晰:基体与轮幅独立快速建模,最后做一个布尔加运算就可以完成主体建模,即可实现轻松完成快速绘制过程:

       1.第一步:轮毂基体创建

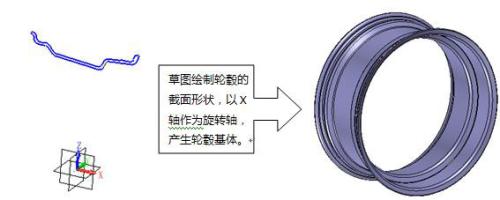

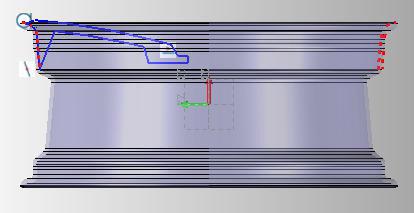

       a.打开中望3D界面,插入草图绘制轮毂外形截面。

       b.用中望3D旋转功能以X轴作为旋转轴产生造型基体。

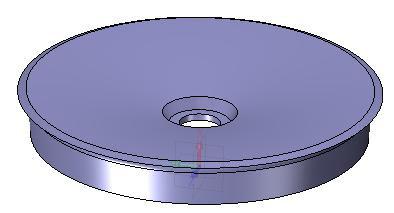

       2.第二步:轮幅创建

       a.使用中望3D草图功能绘制轮幅的截面轮廓

       b. 旋转功能以X轴作为旋转轴产生轮幅形状

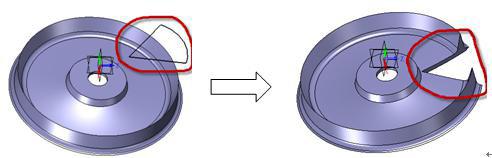

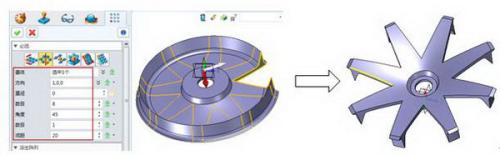

       c.切割轮幅空隙,草图绘制下图形状作为拉伸切除的对象

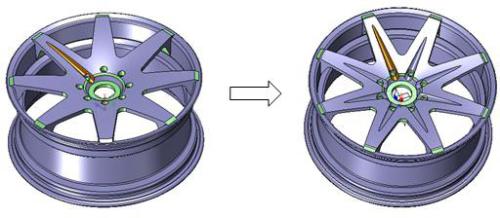

       d.用中望3D阵列功能阵列复制切除特征

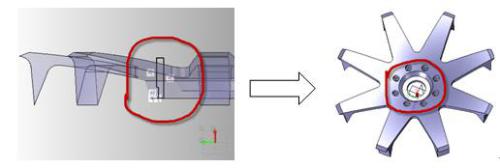

       e.草图绘制安装孔截面轮廓,旋转切除出安装孔,阵列得出8个安装孔

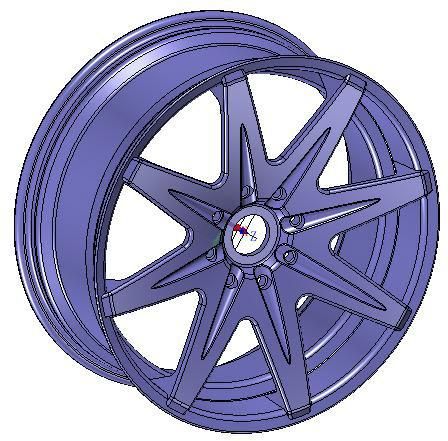

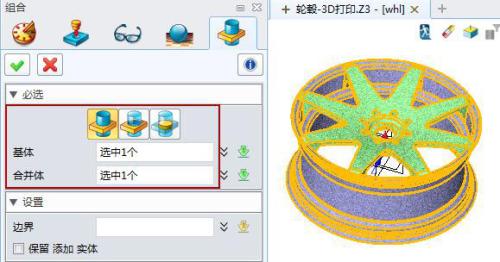

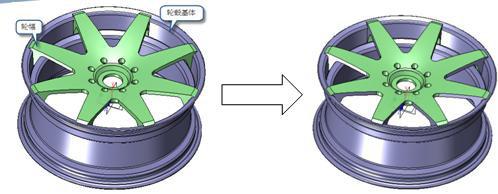

       3.第三步:使用布尔运算把轮幅和轮毂基体做布尔加运算

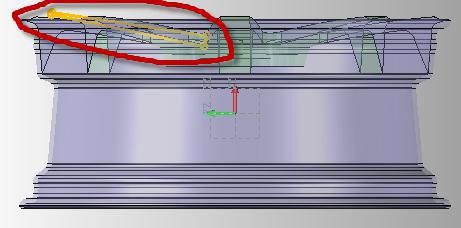

       4.第四步:旋转切除轮毂花纹

       a.绘制花纹形状

       b.利用中望3D草图旋转切除得到轮毂花纹,阵列共8个切除特征

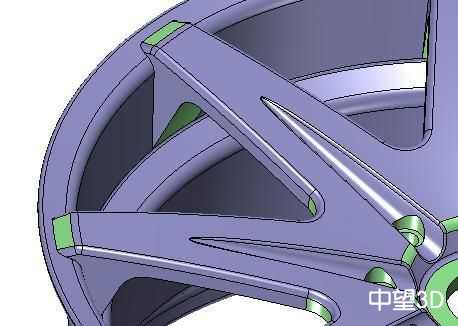

       5.第五步:用倒圆角功能做最后的倒圆角修饰

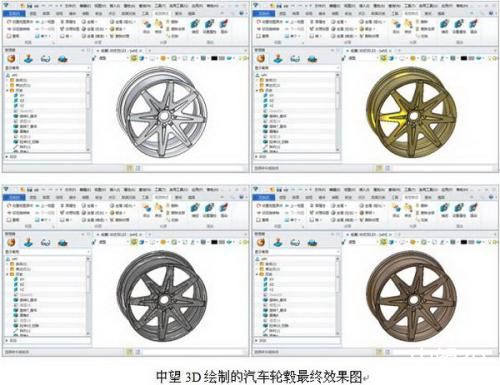

       至此,经过几个步骤的绘制,汽车轮毂效果图完工(如下图)。

       通过演示如何用三维CAD中望3D用基体与轮幅独立快速建模,最后做一个布尔加运算就可以完成主体建模等步骤绘制汽车轮毂,国产三维CAD软件所表现出来的强大造型、曲面、曲线建模功能,已经非常成熟,而且能满足制造业企业的使用需求。值得注意的是,中望3D 2013最新版本中加入的直接输出到“3D打印机”(Print3D)的功能,该功能让用户能够非常方便快捷地与3D打印机交互,自动输出快速打印,对比传统模具制作,企业可以更快成型出模,从几周的时间成本缩短到1天或更短时间,大大节省了企业的制作成本。如有兴趣了解如何将绘制的设计图进行3D打印,请关注中望3D官网相关信息。本文的轮毂三维CAD图纸免可以费下载,欢迎登陆中望技术社区的中望3d图纸交换区(https://www.zwsoft.cn/)。
