本文由本文由东北亚(大连)人才服务有限公司的韩东鹏老师供稿


同学们小时候应该都制作过可以迎风起舞的风车。这些造型各异的风车构成了同学们童年回忆的很大份量。比较常见的风车通常都是可以拿在手里的大风车。


思迪姆创客教育中心的老师,在这份童年记忆的基础上,灵活运用3DOne软件,充分发挥3DOne强大而易用的草图绘制和3D模型编辑功能。使用很少的步骤和命令,设计并实际制作了一款精致小巧,充满趣味的科学玩具——风车指环。

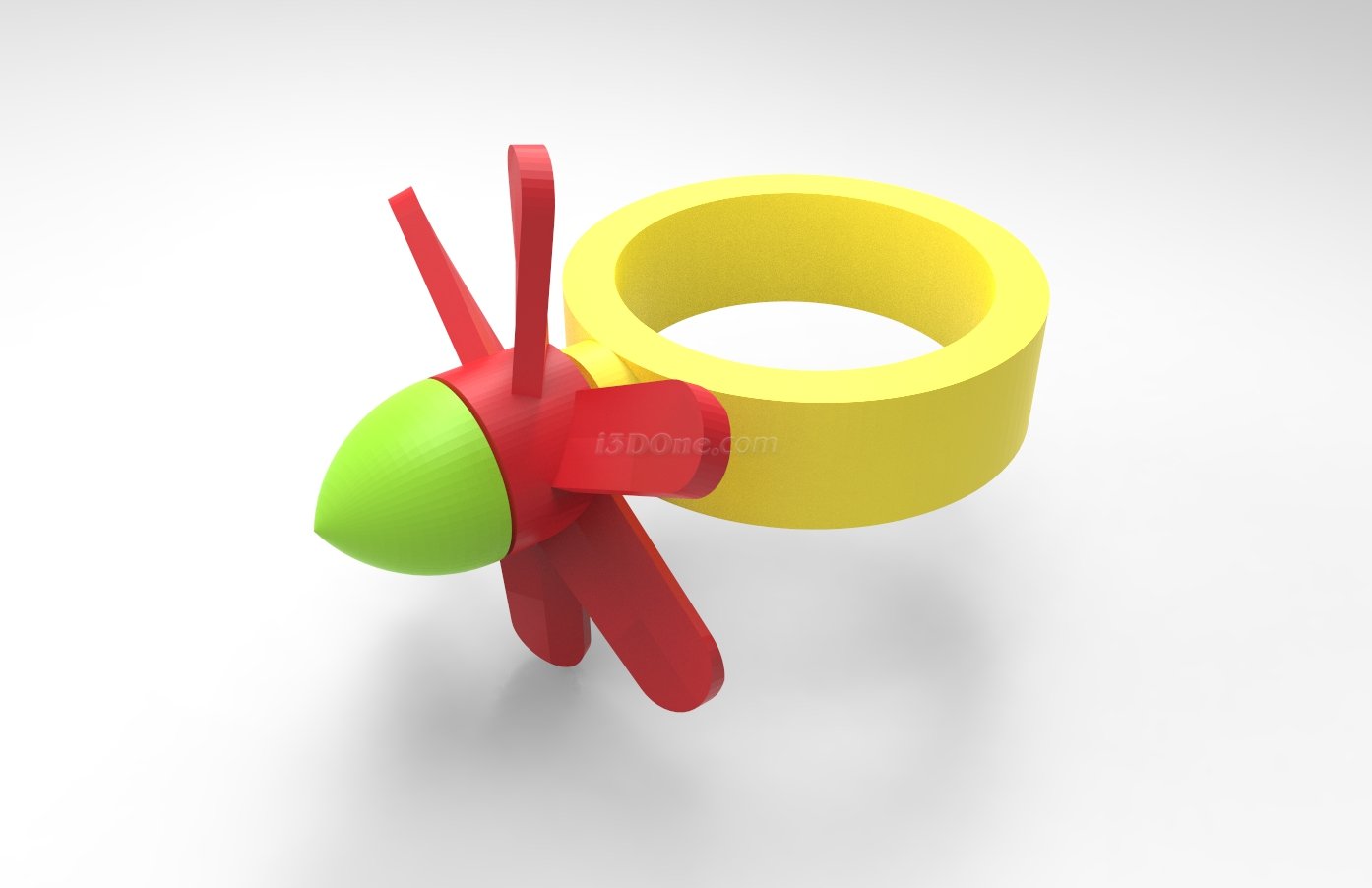

这个风车指环只有3个部件:指环主体、风车叶片和叶片头锥。指环主体的制作需要学生测量自己的手指直径,并预留一定的富余量。这样才能根据实际测得的尺寸进行设计。这一环节充分体现了3D设计和3D打印便于个性化制作这一特点,也让学生巩固了数学课上关于尺寸测量的相关知识。






叶片的制作是最重要的环节,首先叶片的安装角度需要符合空气动力学的特点。这样,当气流从风车的轴向吹过叶片时,叶片才能产生水平的推力旋转起来。叶片的形状也要做出特殊的设计来提高效率。其次风车叶片的安装孔在设计的时候需要考虑与轴的间隙问题,来保证风车能够顺畅的旋转。




小小的头锥既起到固定叶片的作用,也起到装饰的作用。同时也让学生很深刻地理解轮廓旋转形成几何体的原理。




通过制作这款风车指环,既能够较全面地学习3DOne的命令和操作方法,又能够学习到很多科学知识。结合3D打印技术,还能让学生得到一款新奇有趣的小玩具。风车指环的制作课程,在思迪姆的网络直播课中首次亮相,也曾分享到多场公开课之中。每一次都成为在场学生最为喜爱和抢手的爆款作品。现在我们在3DOne官方网站的创客课程板块中发布了风车指环的制作视频课程(http://www.i3done.com/shows/26_60.html),各位感兴趣的读者可以自行到3DOne网站上下载浏览(编者注:该课件教程需付费)。


以下是风车指环的成品和制作课程的现场:
